矩計図で読む屋根と軒先｜屋根の層・軒の出

• 屋根の上に並ぶ「ルーフィング」「野地板」「垂木」は、どの層のこと？
• 軒先の「鼻隠し」「軒天」は、どこの部材？
• 軒の出の寸法は、どこからどこまで？

矩計図（かなばかりず）のいちばん上には、屋根と軒先が描いてあります。しかし、斜めの屋根に細い層が何枚も重なり、軒先には小さな部材が集まっているので、文字と形を結びつけにくい所です。

この記事では、見本の住宅の矩計図を使い、屋根の層の順、勾配と軒の出、軒先の部材の読み方を解説します。

屋根は上から層の順に、軒先は軒の出の寸法と部材の名前で読むのが、この部分の読み方です。

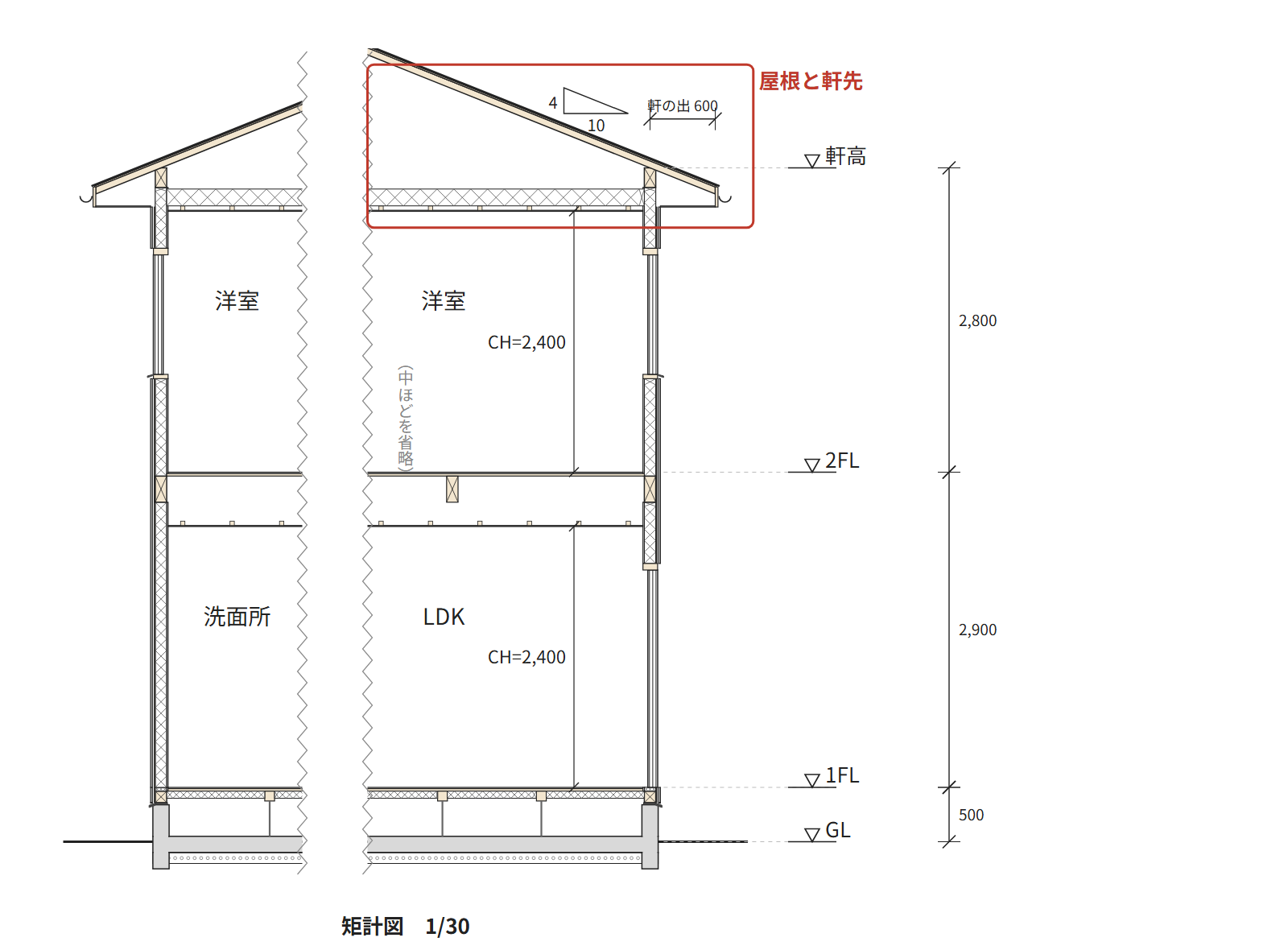

矩計図の屋根と軒先の部分

屋根と軒先は、矩計図のいちばん上の部分です。屋根の勾配の三角と軒の出の寸法も、この部分に並びます。

図の▽軒高の印が付くのは、外壁の上で屋根を受ける軒桁（×の印の部材）の上の端です。

屋根の層を上から読む

屋根の層は、引出線の文字を、線が指す所と合わせて上から読みます。編集部が集めた矩計図10件のうち8件は、屋根材、ルーフィング、野地板の順に文字を書いていました。

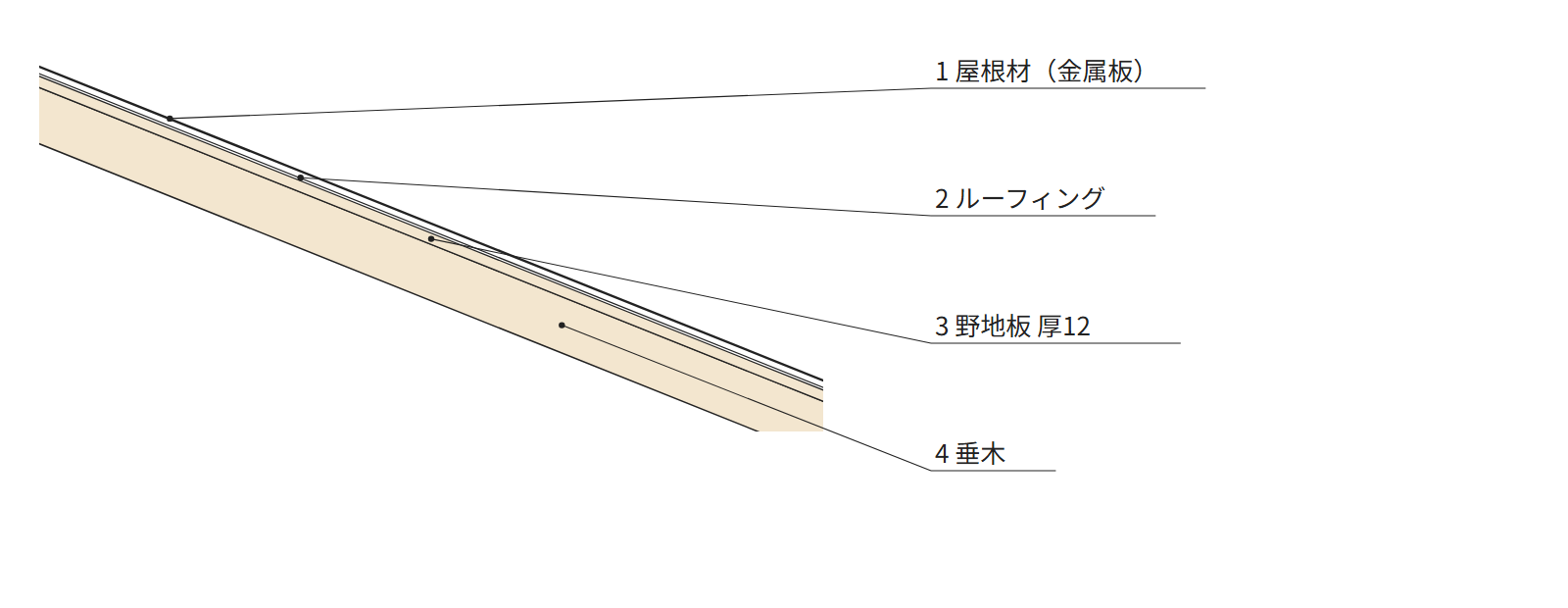

見本の屋根には、上から次の4つの層が重なっています。

• 屋根材（金属板）
• ルーフィング
• 野地板（厚12）
• 垂木

ルーフィングは、屋根材の下に敷いて、屋根材の隙間から入った雨水が中へ入るのを防ぐシートです。

野地板は、屋根材を取り付けるために張る下地の板で、その下に垂木があります。

垂木は、屋根の傾きに沿って斜めに架け、屋根の下地と屋根材を支える木材です。勾配屋根の木造6件のうち、屋根材の下に垂木を書いていたのは、図が読めた5件すべてでした。

見本の住宅は、断熱材を2階の天井の上に敷く形です。そのため、見本の屋根の層には断熱材がありません。

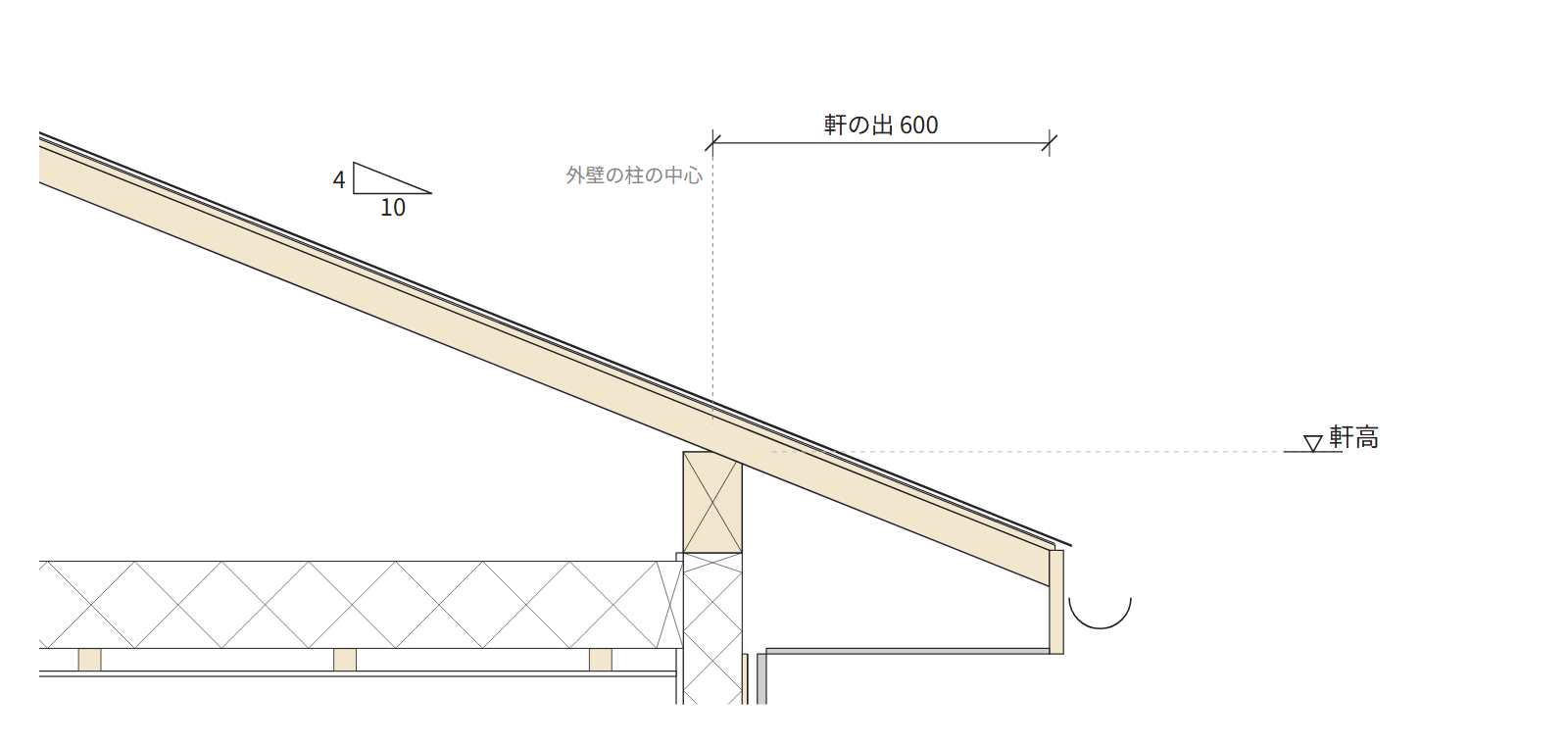

勾配と軒の出を読む

屋根の傾きは、屋根の近くの勾配の三角で読みます。この三角は、図が読めた9件すべてにありました。

見本の4/10は、横に10進むと4上がる傾きです。

軒の出は、外壁から、屋根の先が外へ出ている長さです。軒の出の寸法は9件にあり、値は450〜1,500でした。この中には、庇の出や、樋の先まで測った値（「樋先 600」）も含みます。

見本の軒の出は、外壁の柱の中心から、鼻隠しの内側までの600です。図面ごとに測る所が違うので、どこからどこまでの寸法かを寸法線の両端で確かめてください。

屋根の勾配や軒の出は、雨水の処理や日当たりにかかわります。軒の出が短くなると、外壁の中へ雨水が入るリスクが増えるのが、その一例です。

軒先の部材を読む

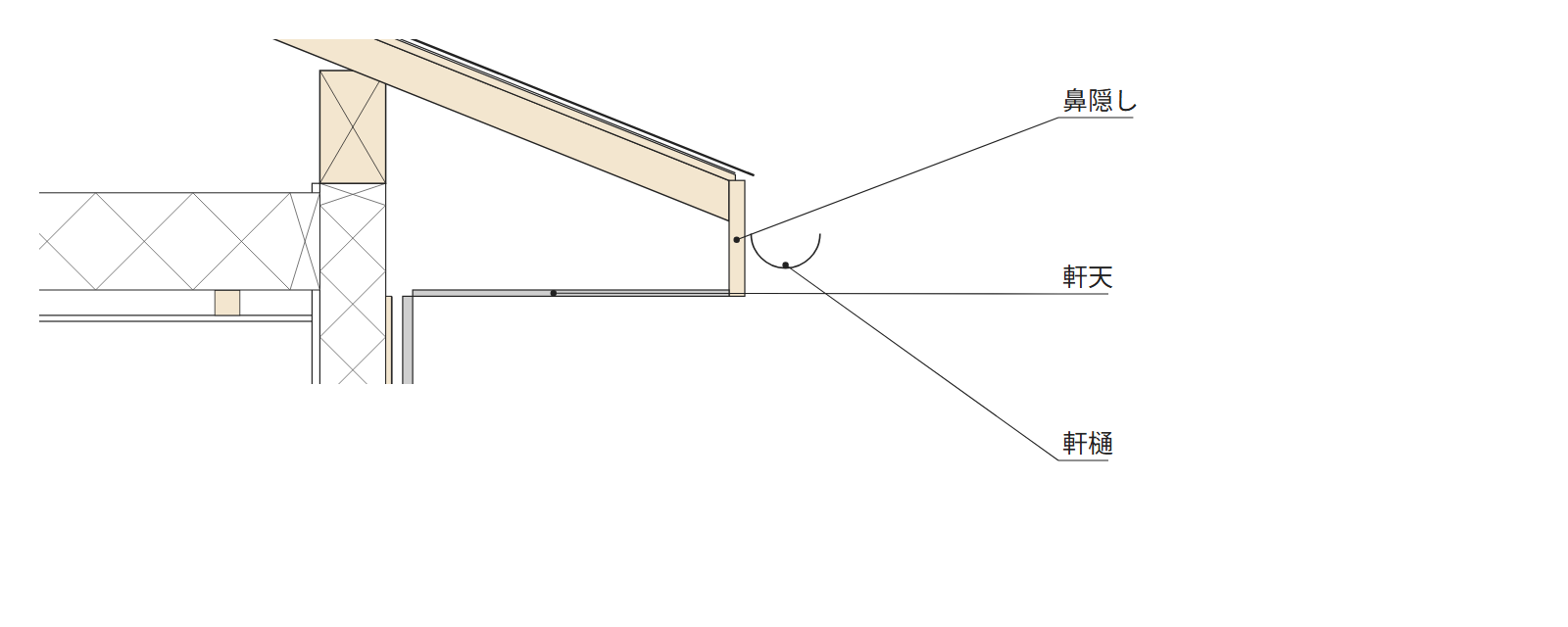

軒先には、屋根の先を隠したり、雨水を受けたりする部材が集まります。見本の軒先に描いてある部材は、次の3つです。

• 鼻隠し
• 軒天
• 軒樋

鼻隠し

鼻隠しは、軒先で垂木の先を隠す長い板です。見本では、屋根の先の端に縦に描いてあります。

軒天

軒天は、軒先に出た屋根の裏側の天井です。集めた図面には「軒天」と書くものも「軒裏」と書くものもあり、どちらも同じ所を指します。

軒樋

軒樋は、軒先に付けて、屋根から流れ落ちる雨水を受ける水平な樋です。見本では、鼻隠しの外に半円の形で描いてあります。

矩計図の屋根は上から順に読もう

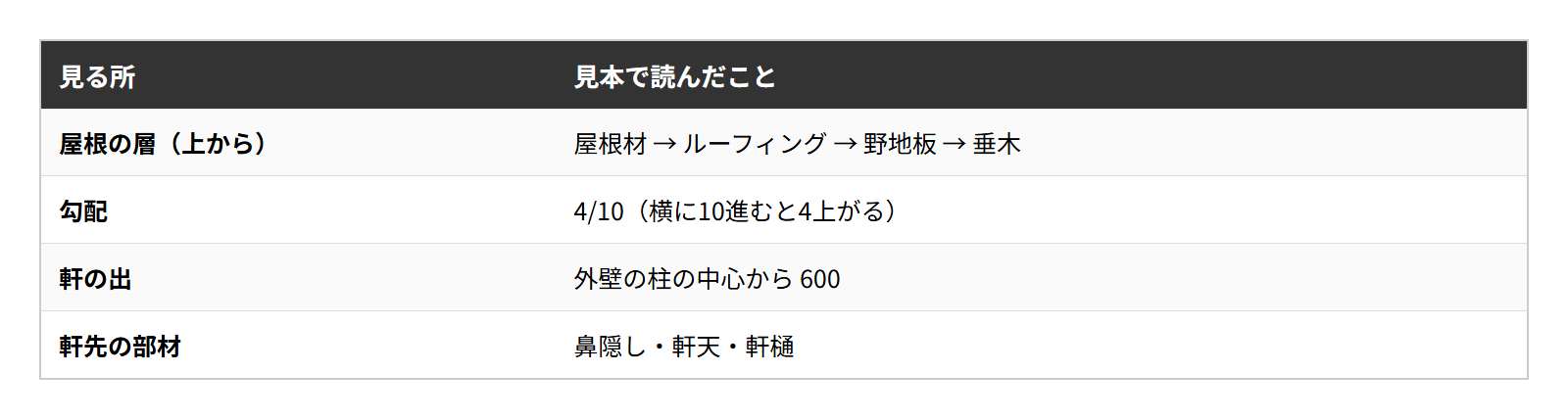

矩計図の屋根と軒先の部分には、屋根の層と、勾配、軒の出、軒先の部材が描いてあります。読む順は、次の4つです。

• 屋根の層を、屋根材から下へ1つずつ読む
• 勾配の三角で、屋根の傾きを読む
• 軒の出の寸法を、どこから測ったかと合わせて読む
• 鼻隠し・軒天・軒樋の名前を、軒先の形と合わせて読む

断熱材の書き方は、「建築図面の断熱材と防水の表記｜矩計図の中の層」（準備中）の記事で解説します。

矩計図を開いたら、屋根のいちばん上の文字から順に、線の先をたどってみてください。
