  • 立面図の窓や屋根の位置は、どこから決めればいいの?
  • 立面図は、どの線から描き始めるの?
  • 立面図の描き方の手順を知りたい

立面図は、建物を外から見た形をそのまま描けばよいように見えます。しかし、窓の位置や屋根の高さを何から決めるのかが分からないと、線を引く手が止まるでしょう。

この記事では、Web で読める立面図の描き方の解説の記事を比べ、見本の家の南立面図で、横の位置と高さの取り方、作図の順を解説します。

立面図は、建物を外から見た形の図です。解説の記事では、高さを断面図から取るのが4本、横の位置を平面図から下ろすのが CAD の記事3本でした。

平面図と断面図から位置と高さを取る

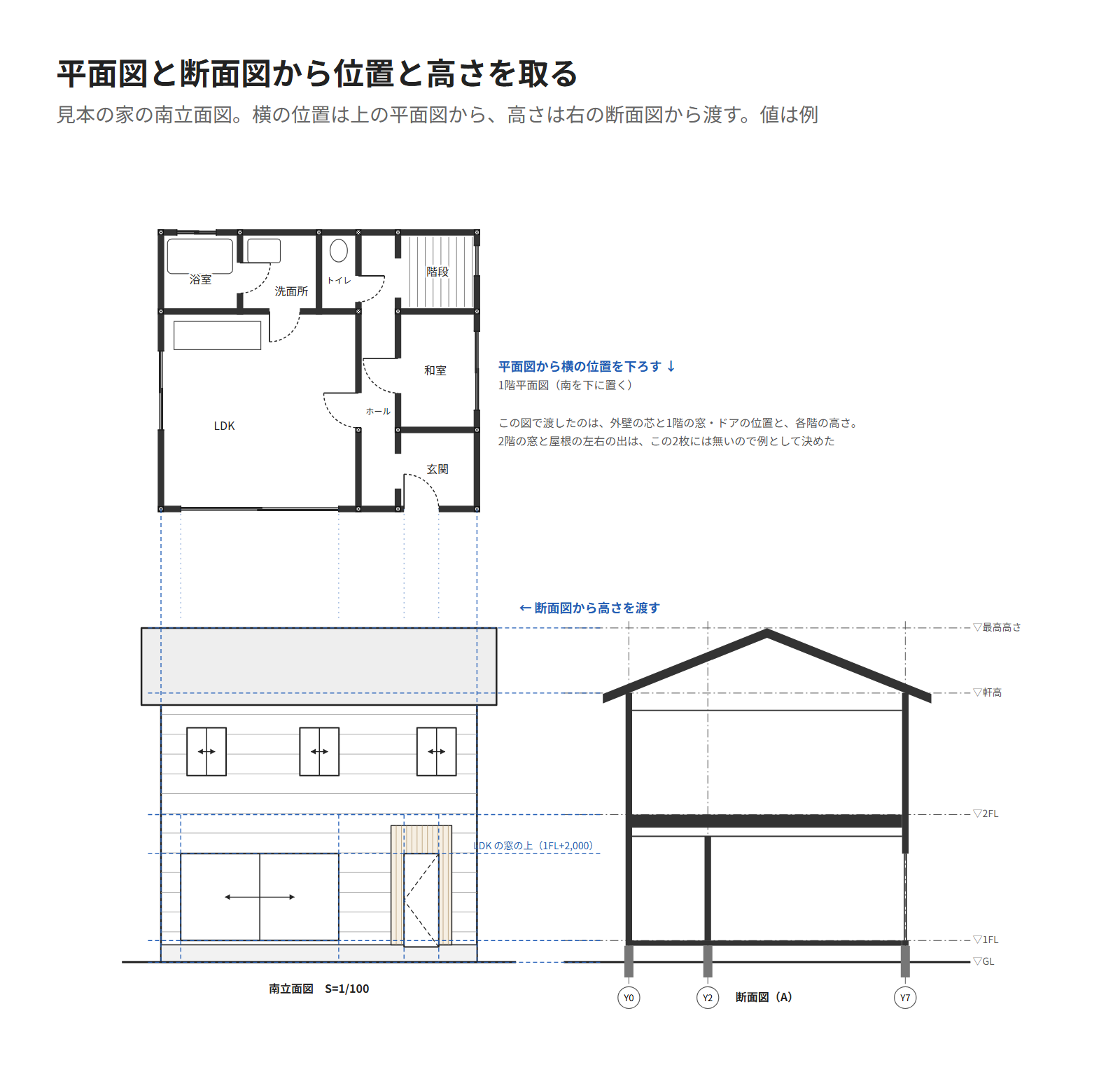

見本の家の南立面図を作図するとき、上に置いた1階平面図から壁と窓の横の位置を下ろし、横に置いた断面図から床・窓・軒の高さを渡した図
見本の家(木造2階建て)の1階平面図・断面図・南立面図で編集部が作図。値は例

解説の記事では、立面図の高さと横の位置を、先に作図したほかの図から取る方法を、次の2つで説明していました。

  • 高さは断面図から取る
  • 横の位置は平面図から下ろす

高さは断面図から取る

断面図を立面図より先に作図すると書く解説の記事は5本で、そのうち4本が、立面図の高さを断面図から取ると書いています。4本のうち1本は、断面図を先に作図した場合は、という条件を付けて書いていました。

見本の家では、GL・1FL・2FL・軒高・最高高さと、1階の LDK の窓の上の高さを、断面図から横に渡しました。

断面図(A)の切る所には2階の窓が無いので、2階の窓の高さ(2FL から 900〜2,000)は例として決めています。

横の位置は平面図から下ろす

CAD で作図する解説の記事3本は、平面図を立面図の上に置き、壁芯から線を下ろして横の位置を取る方法を説明していました。手描きの製図の記事には、この取り方を書いたものは見つかりませんでした。

見本の家の南立面図では、1階平面図を南が下になる向きで上に置き、外壁の芯と1階の窓とドアの端から縦の線を下ろしました。

2階の窓と屋根の左右の出は1階平面図にも断面図(A)にも無いので、見本の家では値を例として決めて描いています。

立面図を作図する順

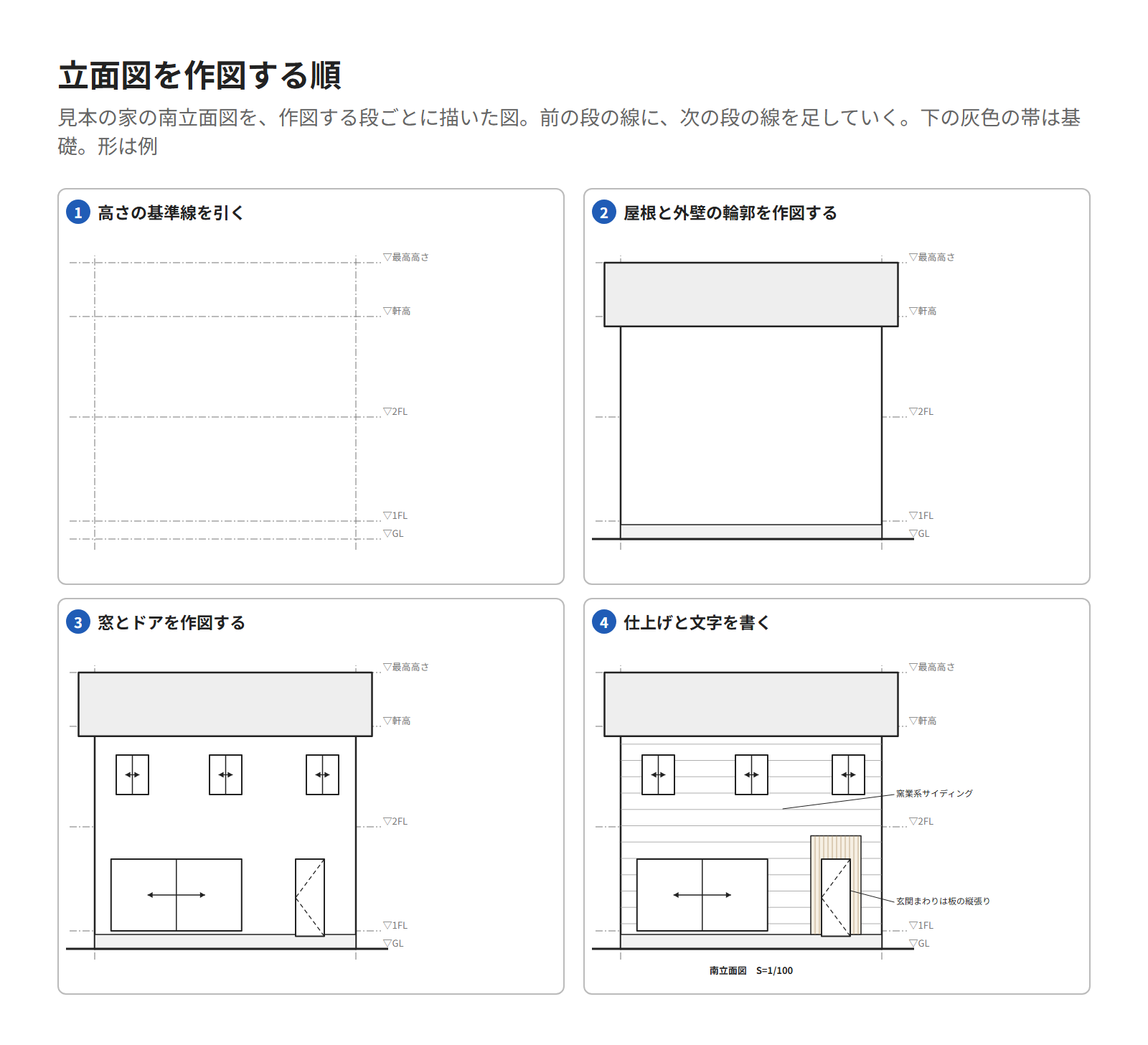

見本の家の南立面図を作図する4つの段。1 高さの基準線、2 屋根と外壁の輪郭、3 窓とドア、4 仕上げと文字
見本の家の南立面図で、作図する段ごとに編集部が作図。値は例

立面図の手順を書いた書き手7人のうち5人は、GL・床・軒などの高さの基準線を最初に引いています。残りの2人は、平面図から位置の線を下ろしてから GL を引いていました。

見本の家は、高さの基準線から始めて、次の4つの段で作図しました。

  • 高さの基準線を引く
  • 屋根と外壁の輪郭を作図する
  • 窓とドアを作図する
  • 仕上げと文字を書く

高さの基準線を引く

断面図から渡した GL・1FL・2FL・軒高・最高高さが、横に引く高さの基準線です。平面図から下ろした外壁の端の縦の線と合わせると、外壁の外形の枠ができます。

屋根と外壁の輪郭を作図する

屋根と外壁の輪郭は、高さの基準線の枠の上に作図します。屋根と外壁の輪郭を窓より先に描く点は、解説の記事4本が同じでした。

見本の家の屋根は切妻で、棟が東西に延びています。南立面図では、屋根は軒の先の線と棟の線(見本の家では最高高さの線)にはさまれた帯の形です。

軒の先は外壁より外に出て下がるので、軒高の線より少し下に来ます。

窓とドアを作図する

輪郭ができたら、窓とドアを作図します。見本の家の1階の窓とドアは、横の位置を平面図から下ろした線で、高さを断面図から渡した線で決めました。

見本の家の LDK の窓は、1FL から窓の上の端までが 2,000 です。

仕上げと文字を書く

最後に、外壁の材料を表す線や模様(ハッチング)と、材料の名前を書きます。仕上げを最後に描く点は、解説の記事3本が同じでした。

見本の家では、図の名前と縮尺も、この段で書き添えています。

立面図の何面を描くか

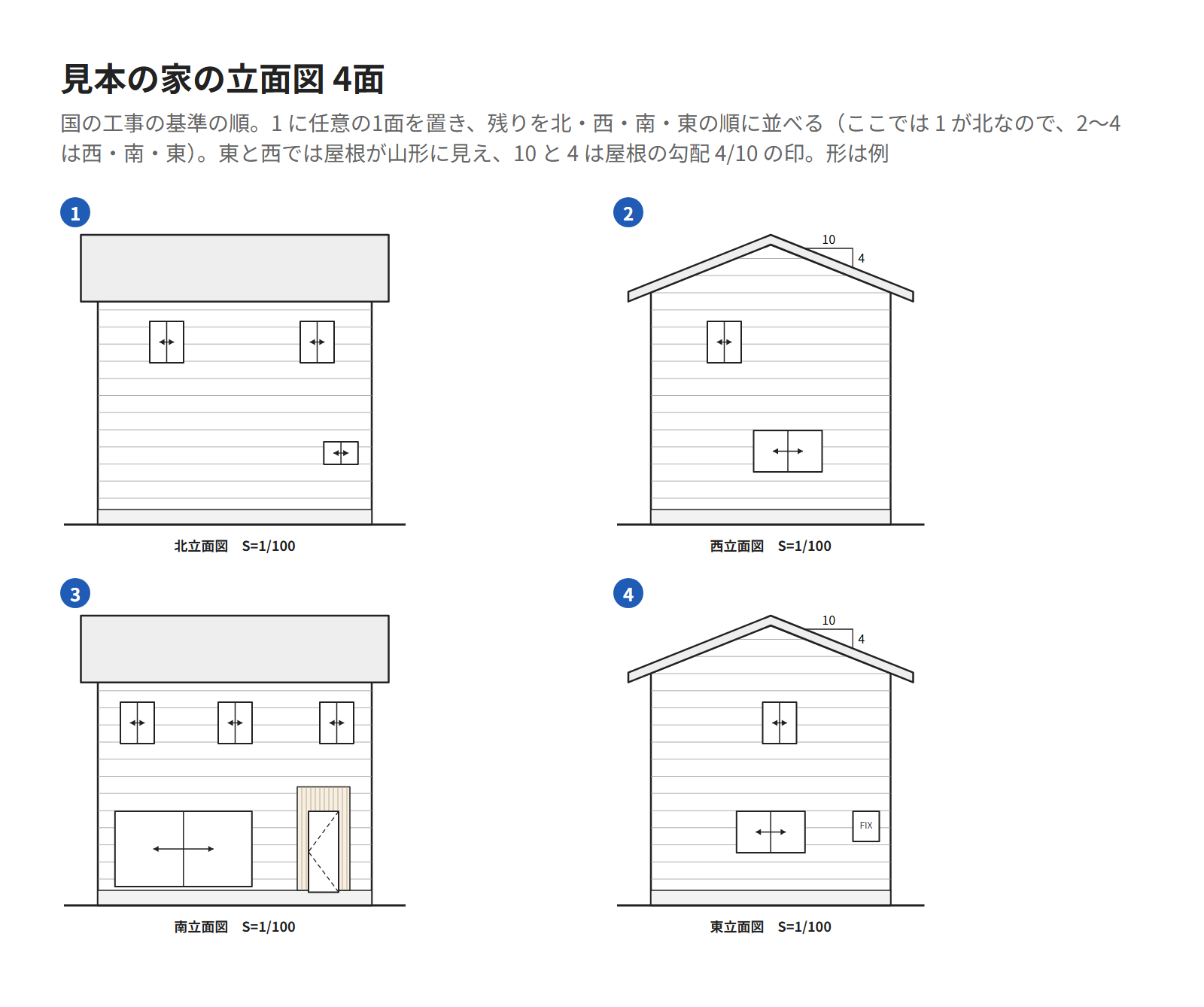

見本の家の立面図4面を、国の工事の基準の順(1 に任意の1面、残りを北・西・南・東の順)で2段2列に並べた図
見本の家の立面図。形は例。編集部が作図

辞典によると、建物全体の立面図は、通常、東西南北の4面を作図します。確認申請に付ける立面図は二面以上です。

見本の家では、北・東・西の面も、南立面図と同じ取り方で作図しました。東と西の立面図では、屋根は切妻の山形です。

国が発注する建物の工事には、図面の書き方を決めた基準があります(以下、国の工事の基準)。

同じ用紙に2面以上の立面図を描くとき、この基準は、左上に任意の1面を置き、残りを北・西・南・東の順に並べるとしています。

編集部が立面図の記事のために集めた図面では、この並びは11件のうち2件でした。並べ方は、図面によって違います。

立面図は平面図と断面図から線を渡して作図しよう

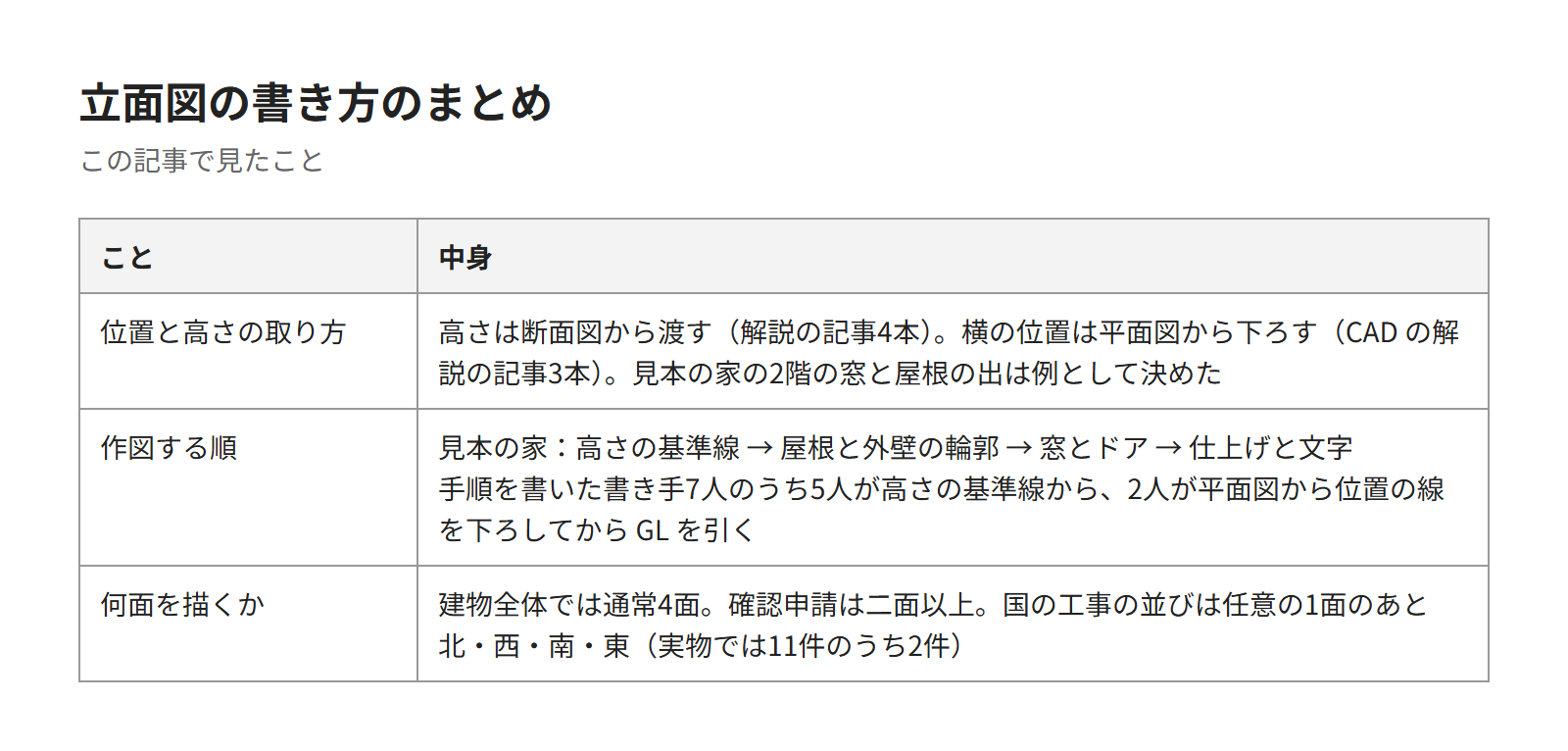

この記事のまとめの表。位置と高さの取り方、作図する順、何面を描くか
この記事のまとめ。編集部が作成

立面図の高さを断面図から取ると書く記事は4本、横の位置を平面図から下ろすと書く CAD の記事は3本でした。この記事で解説した取り方と、見本の家を作図した順は、次の6つです。

  • 高さは断面図から取る
  • 横の位置は平面図から下ろす
  • 高さの基準線を引く
  • 屋根と外壁の輪郭を作図する
  • 窓とドアを作図する
  • 仕上げと文字を書く

立面図を作図するときは、先に作図した平面図と断面図をそばに置き、高さの基準線を引くところから始めてみてください。
