矩計図で読む壁と開口部｜壁の層・窓まわり

• 外壁の横に並ぶ「サイディング」「通気胴縁」「透湿防水シート」は、どの順に重なっているの？
• 通気層や透湿防水シートは、何のためにあるの？
• 窓の高さは、矩計図のどこに書いてあるの？

矩計図（かなばかりず）の外壁の横には、材料の名前がいくつも縦に並んでいます。しかし、どの文字が外壁のどの層を指し、なぜその順に重なるのかが分からないと、壁の中の作りが見えてきません。

この記事では、見本の住宅の矩計図を使い、外壁の層の順と働き、窓まわりの読み方、窓の高さを解説します。

矩計図の外壁と窓は、層の順と、床からの寸法の2つで読む所です。

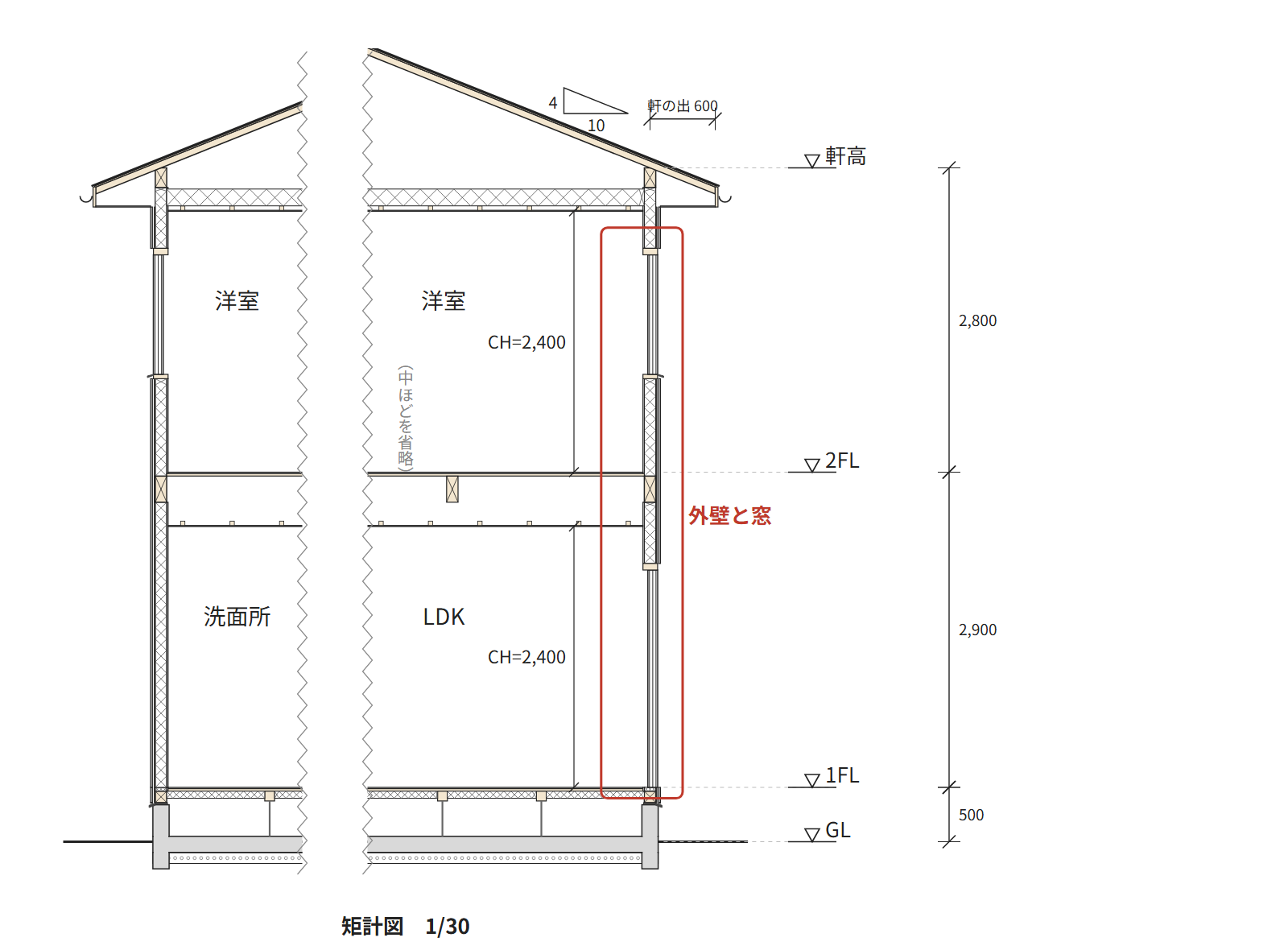

矩計図の外壁と窓の部分

外壁と窓は、矩計図の基礎と屋根のあいだの部分です。見本では、1階と2階の南の外壁に、それぞれ窓があります。

外壁の層を外から読む

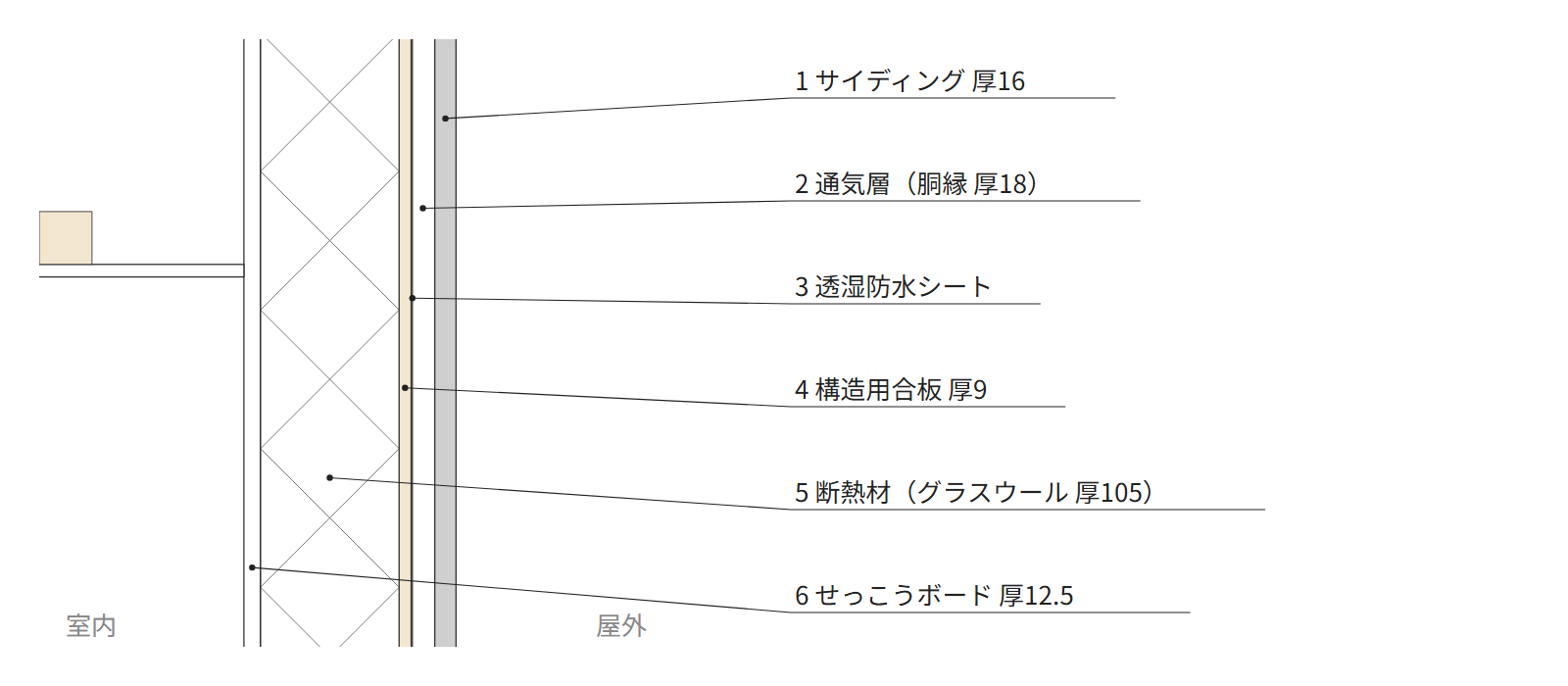

外壁の層は、引出線の文字を、線が指す所と合わせて外から読みます。見本の外壁は、外から次の6つの層です（数字の単位はmm）。

• サイディング（厚16）
• 通気層（胴縁 厚18）
• 透湿防水シート
• 構造用合板（厚9）
• 断熱材（グラスウール 厚105）
• せっこうボード（厚12.5）

サイディングは、外壁に使う板状の外装材です。胴縁は壁の仕上げ材を留める下地の細い材で、通気層をつくる胴縁を図面では「通気胴縁」とも書きます。

編集部が集めた矩計図10件（住宅と公共の建物。木造は6件）のうち8件は、外装材のすぐ内側に、通気層や防水のシートを書いていました。

その内側は、木造の6件のうち5件が構造用合板などの面材（板状の下地）で、10件すべてにせっこうボード（PB）がありました。

文字の並びが読めた8件のうち7件は外の層から順に文字を並べ、内から外へ並べたのは1件です。文字の順だけで決めず、線の先がどの層に付いているかを確かめます。

通気層と透湿防水シートの働き

外装材のすぐ内側にある2つの層は、どちらも水と湿気に関わる層です。

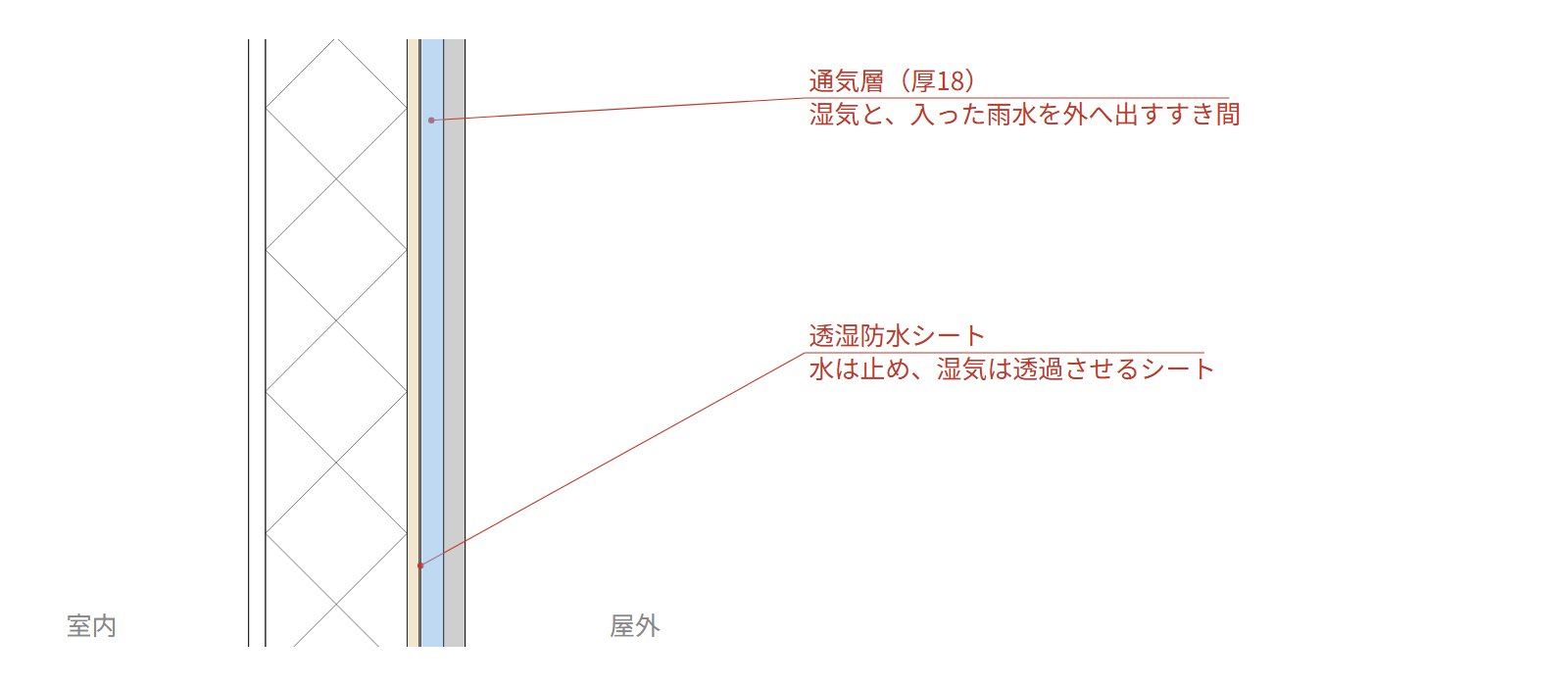

通気層は、外壁の仕上げ材と防水紙（透湿防水シートなど）のあいだにあけた、空気が流れるすき間です。室内側から壁の中に入った湿気と、屋外側から入った雨水を、この層で外へ出します。

窯業系のサイディングを通気構法で張るときは、通気層の厚さを15mm以上にします。見本では、胴縁の厚さ18が、そのまま通気層の厚さです。

透湿防水シートは、水は止め、湿気は透過させるシートです。外壁の下地の外側に張るシートで、見本では構造用合板と通気層のあいだに描いてあります。

このシートが湿気を透過させるので、室内側からの湿気も通気層まで出られます。

窓まわりは部分詳細図でも読む

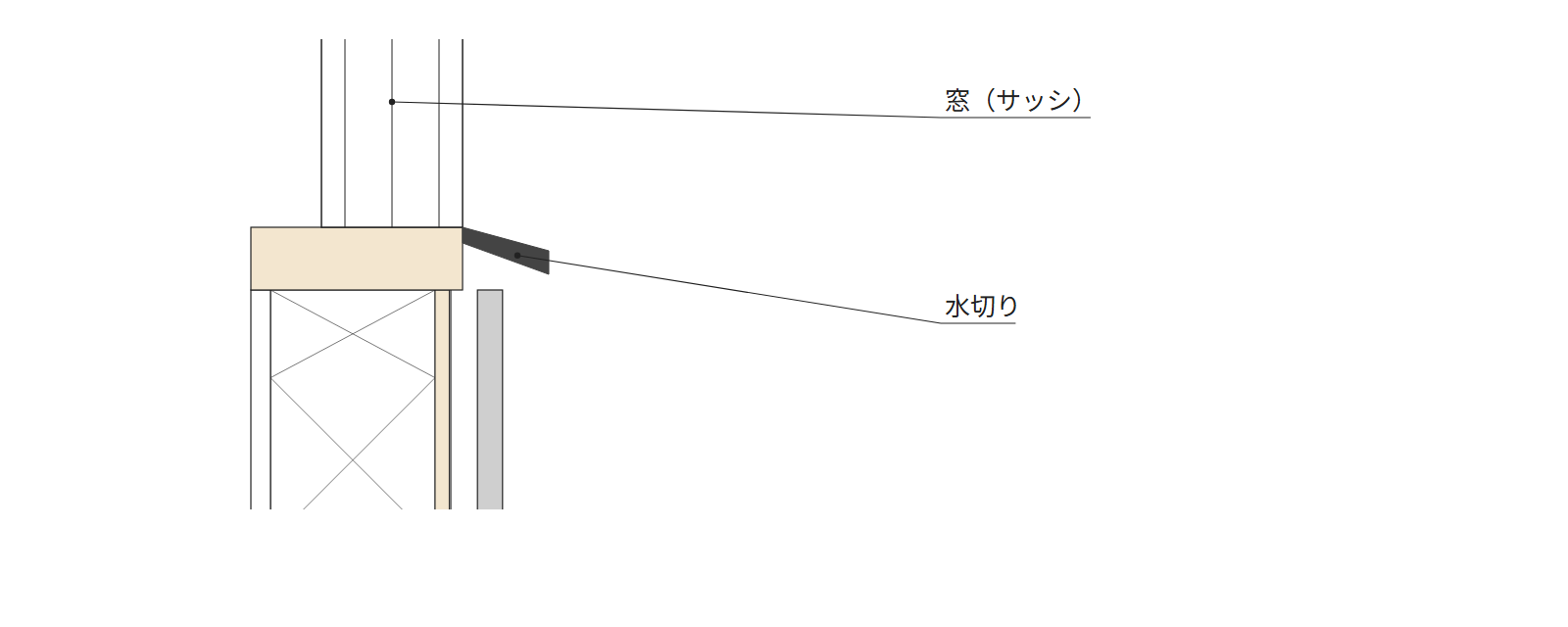

窓と外壁のつなぎ目は、外壁の中でも雨漏りのリスクが高い所の一つです。見本の矩計図では、窓の下の外に水切りを描いています。

水切りは、雨水が建物の中へ入らないように、外へ流すために付ける部材です。

窓まわりの防水テープやシーリングは、矩計図ではなく部分詳細図（平面図や断面図では表しきれない部分を、大きな縮尺で詳しく描いた図面）に描く図面もあります。

集めた設計図の1件は、矩計図に防水テープの文字が無く、部分詳細図に防水テープとシーリングを描いていました。

窓の高さを読む

矩計図の窓の高さは、床からの寸法で読みます。窓の高さを床からの寸法で書いていたのは、図が読めた8件すべてです（2件は図が小さく読めませんでした）。

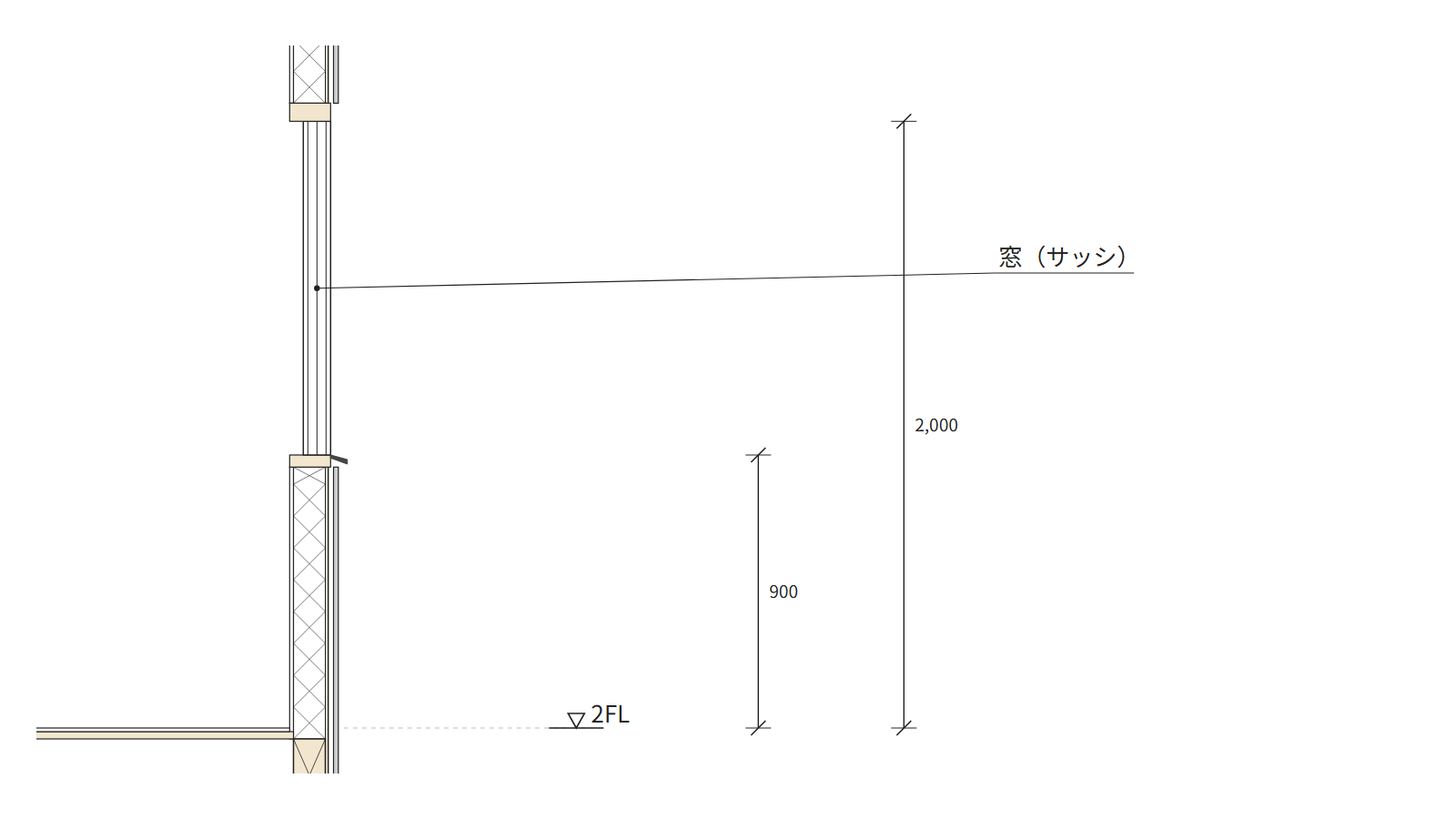

見本の2階の窓は、▽2FLから窓の下までが900、窓の上までが2,000です。寸法を読む前に、どの床の印から測った寸法かを確かめてください。

矩計図の外壁は外から内へ読もう

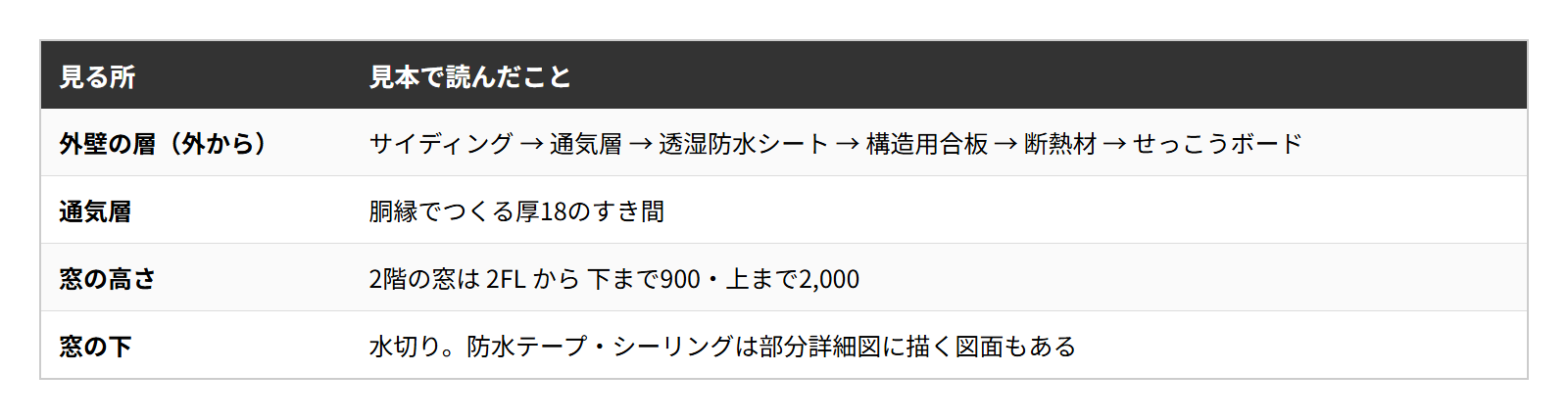

矩計図の外壁と窓の部分には、外壁の層と、窓のまわりと高さが描いてあります。読む順は、次の4つです。

• 外壁の層を、外装材から内へ1つずつ読む
• 通気層と透湿防水シートの位置を確かめる
• 窓まわりの水切りを見て、防水の細かい所は部分詳細図に無いかも確かめる
• 窓の高さを、床の印からの寸法で読む

部分詳細図の読み方は「部分詳細図・階段詳細図の読み方｜部位ごとの納まりと階段の段の寸法」の記事で、屋根の読み方は「矩計図で読む屋根と軒先｜屋根の層・軒の出」（準備中）の記事で解説します。

矩計図を開いたら、外壁の外側の文字から順に、線の先をたどってみてください。
