ポリゴンとメッシュ｜頂点・辺・面

3DCGのソフトで作る形は、たくさんの点と線と面でできています。この点と線と面が、3DCGの形をつくる材料です。

この記事では、形をつくる頂点・辺・面と、ポリゴンとメッシュという呼び名を解説します。読むと分かるのは、3DCGの形が何でできているかです。

3DCGの形をつくる3つの要素

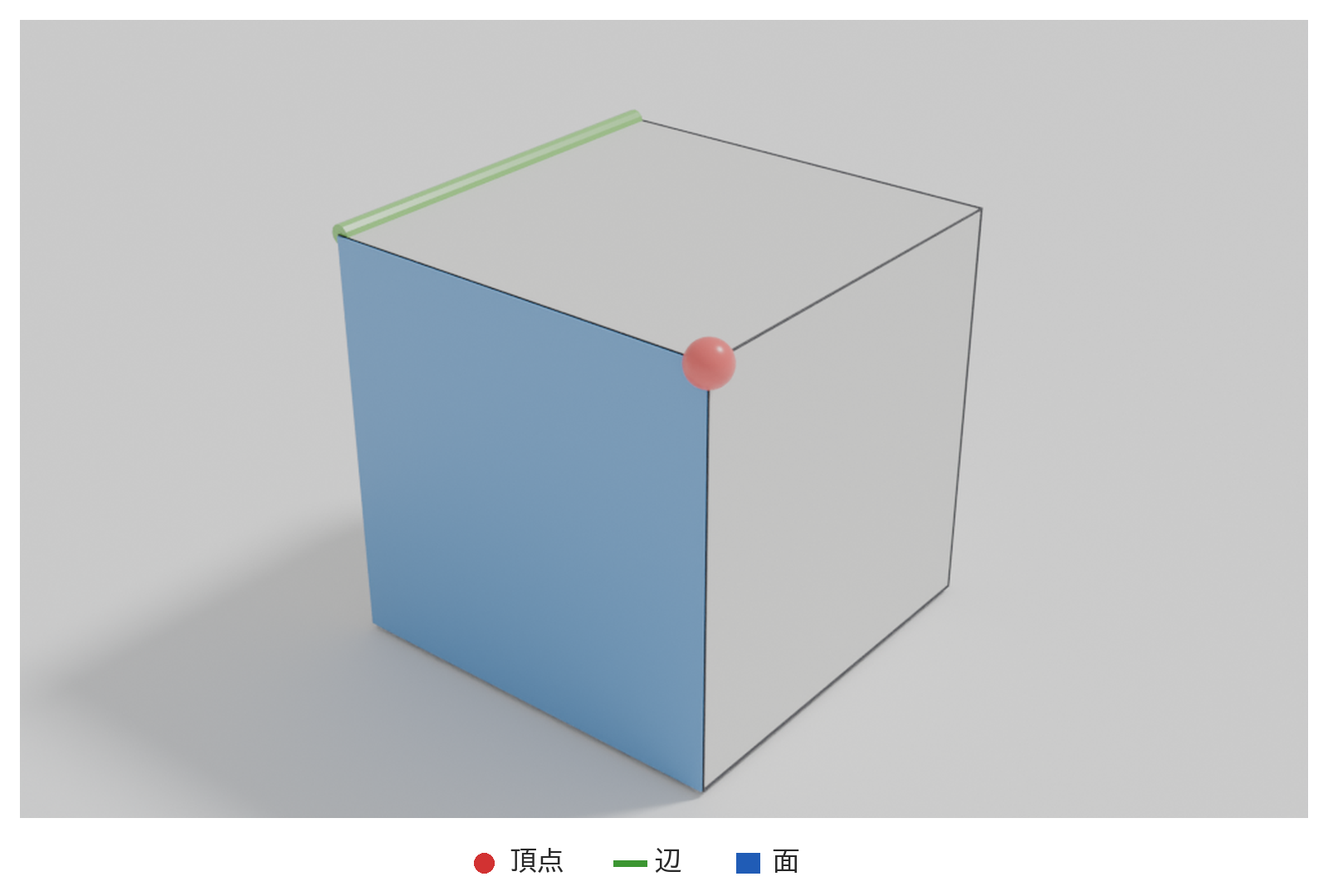

ポリゴンでできた3DCGの形（メッシュ）をつくる要素は、次の3つです。

頂点は、3Dの空間の中の1つの位置を持つ点です。その位置は、X・Y・Z の3つの数の組（座標）で決まります。

辺と面は、この頂点をつないでつくります。

辺は、2つの頂点を結ぶ直線です。曲がった辺は無く、曲がって見える所も短い辺をつないで表します。

日本語の3DCGの解説では「辺」と言い、英語では「エッジ」です。

面は、3つ以上の頂点に囲まれた部分です。頂点が3つなら三角形、4つなら四角形の面になります。

5つ以上の頂点を持つ面の呼び名は、N-gon（エヌゴン）です。

ポリゴンは、3DCGで立体の形を表すのに使う多角形です。この記事の「面」1枚1枚が、ポリゴンにあたります。

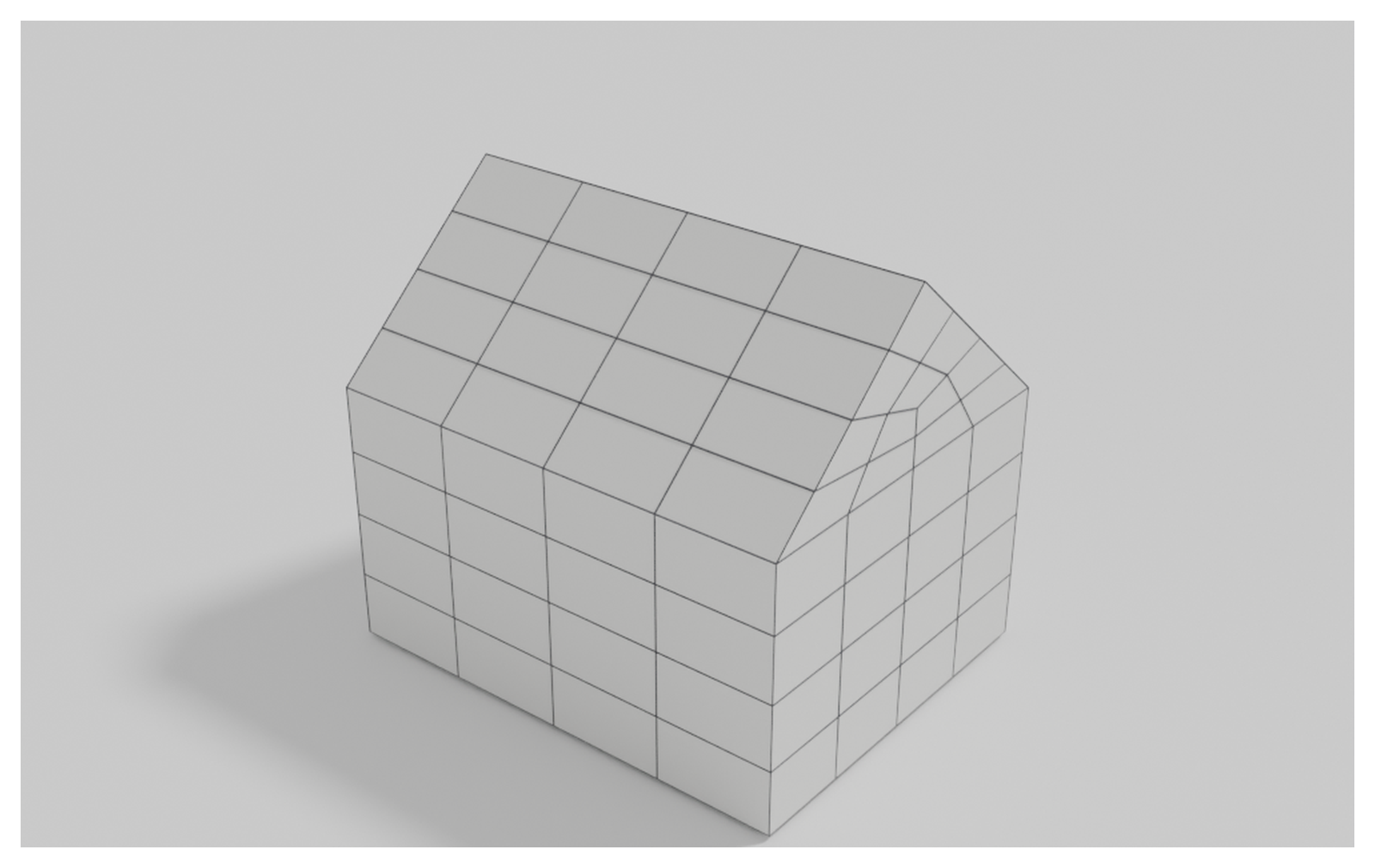

頂点・辺・面でできた形のまとまりが、メッシュです。たくさんのポリゴンが集まって、1つのメッシュになります。

3DCGの形をつくる要素は、頂点・辺・面です。

この記事で解説したことは、次の3つです。

手元の箱を見て、頂点（角）が8つ、面が6つあることを数えてみてください。3DCGの立方体も、同じ数の頂点と面でできています。
