N-gonとは｜三角形・四角形・面の形

3DCGの面は、三角形でも四角形でも、5つ以上の頂点を持つ多角形でも作れます。ただし、扱いやすさは面の形によって違うのです。

この記事では、面の3つの形の違いと、四角形が扱いやすいと言われる理由を解説します。読むと分かるのは、N-gon を使うときに気をつけることです。

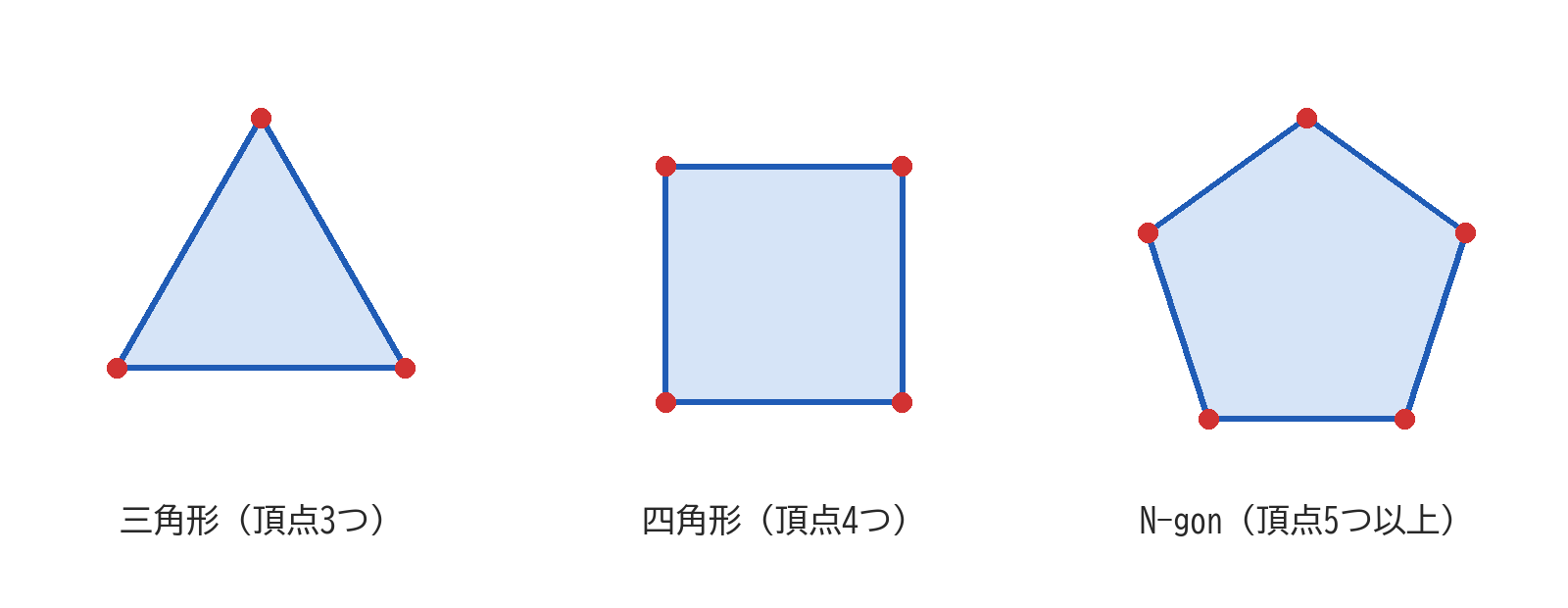

面の3つの形

3DCGの面の形は、次の3つです。

三角形の面は、いつも平らです。そのため、計算しやすい面でもあります。

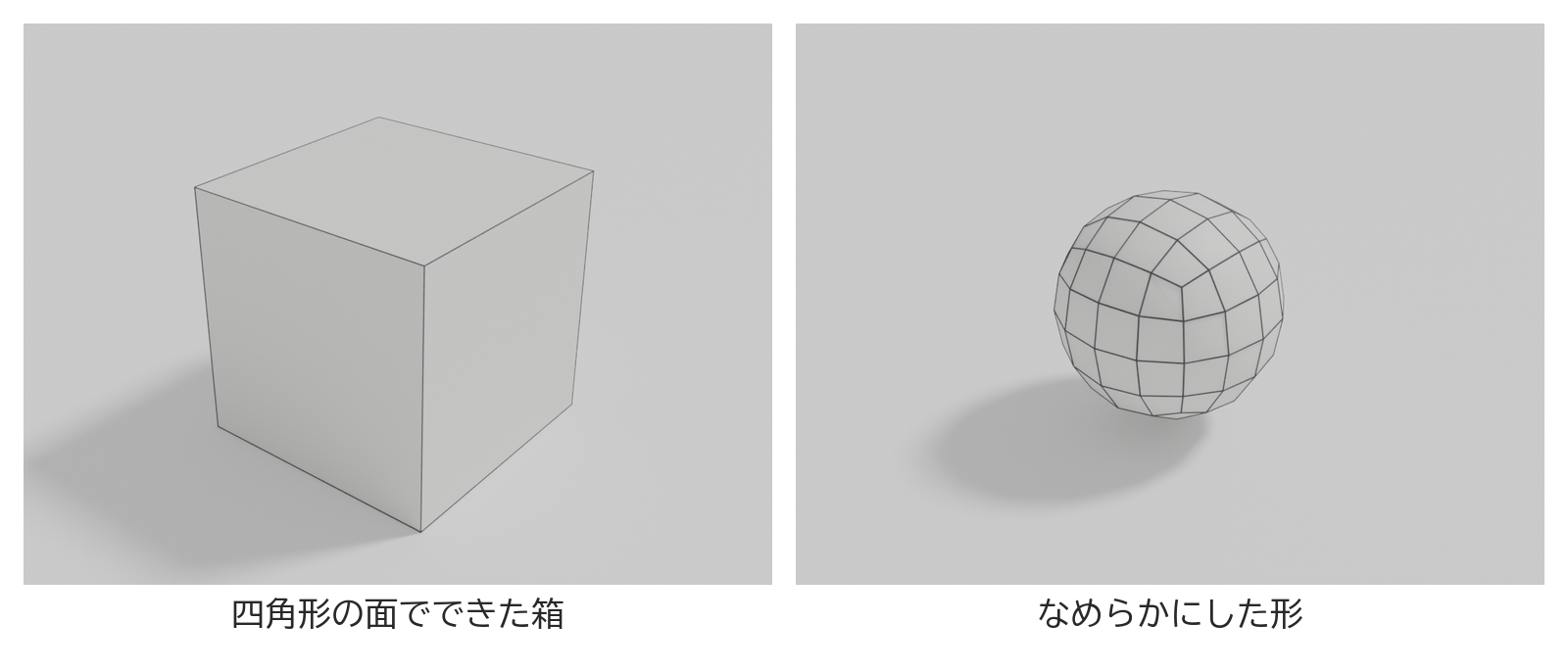

四角形の面は、アニメーションで形を動かす所や、なめらかにする作り方（サブディビジョンサーフェス）でよく使われます。

5つ以上の頂点を持つ面が、N-gon（エヌゴン）です。解説によっては、「多角形ポリゴン」とも呼ばれます。

レンダリングのときに N-gon を中で三角形に分けて計算するのが、Cinema 4D のようなソフトです。その分け方が良いとは限らず、分け方によって形や見え方が変わることがあります。

N-gon を使ったら、レンダリングした画像で、その面の形や陰影が崩れていないかを確かめます。

四角形が扱いやすいと言われるのは、変形させても形がきれいに保たれやすいからです。そのため、アニメーションやなめらかにする作り方で好んで使われます。

形を動かして変形させる所では、N-gon を使わず、三角形と四角形だけで作るのが理想とされます。

3DCGの面は、頂点の数によって、三角形・四角形・N-gon と呼び名が変わるものです。

この記事で解説したことは、次の3つです。

なめらかにしたい所の面が、四角形になっているかを確かめてみてください。
