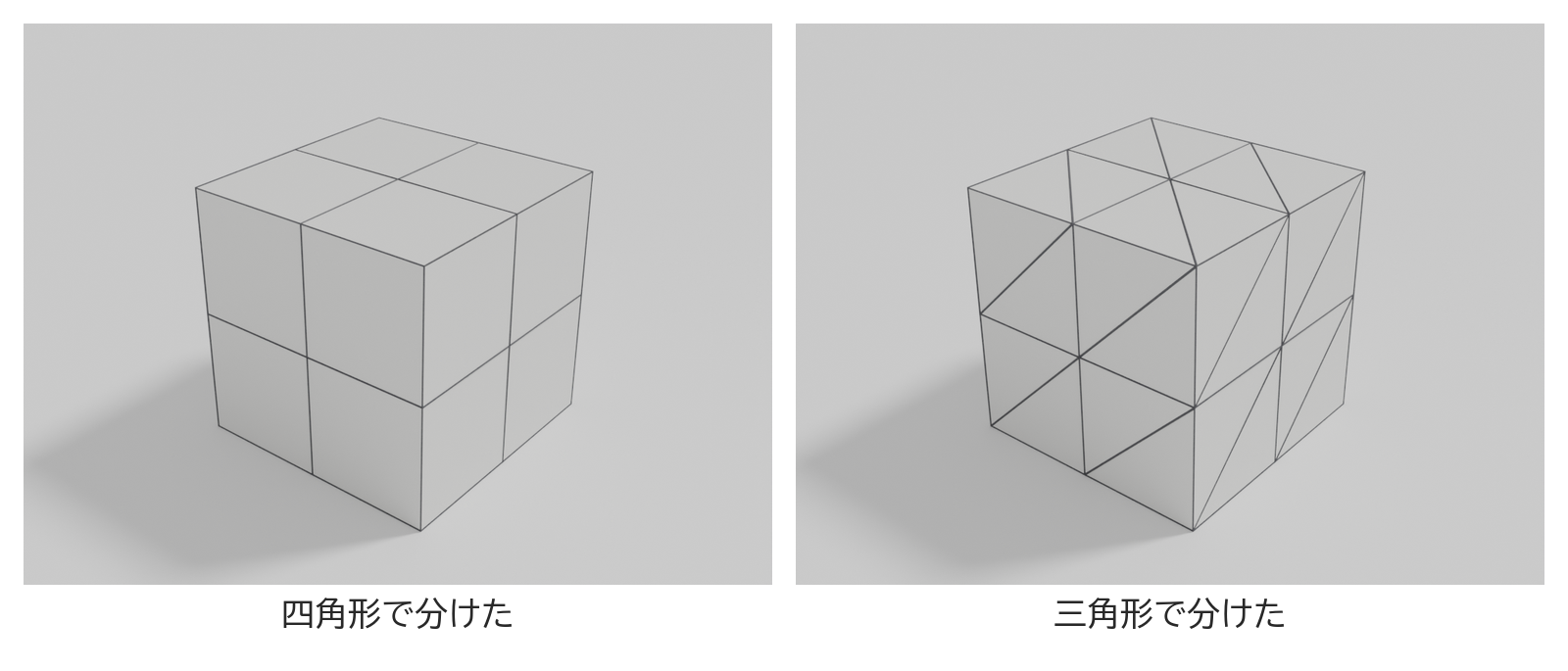

同じ形に見えるモデルでも、中の面の分け方は違うことがあります。その面の分け方を指す言葉が、トポロジーです。

この記事では、トポロジーとは何か、面の分け方で何が変わるのかを解説します。読むと分かるのは、なめらかにしたときの形が、面の分け方で変わることです。

トポロジーとは

トポロジーは、形をつくる頂点・辺・面の並び（つながり方）のことです。面（ポリゴン）がどう並び、どうつながっているかを指します。

この記事では、これを面の分け方と呼びます。

面の分け方で変わることは、次の2つです。

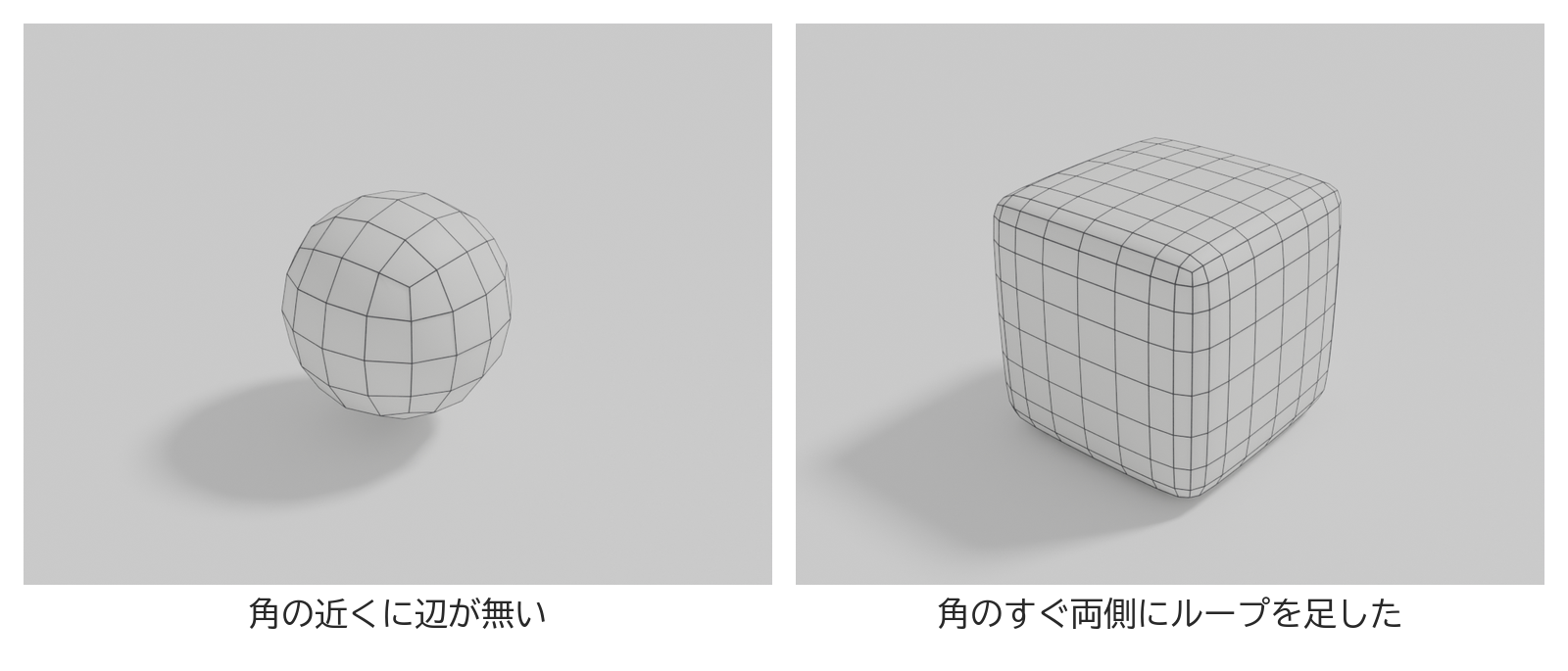

サブディビジョンサーフェスは、面を細かく分けて形をなめらかにする方法です。元の面の分け方によって、角が丸くつぶれるか、鋭さが残るかが変わります。

このとき、角の鋭さを残すのに使うのが、ループと呼ばれる辺の並びです。ループは、四角形の面が帯のように続いた所で、帯の縁に沿って続く辺を順につないだ線を指します。

箱なら、側面をぐるりと一周する線がループです。形の角になる辺のすぐ両側にループを足すと、なめらかにしても角の鋭さが残る、という説明もあります。

形を直すときには、ループを足して細かい所を作ったり、要らないループを消したりします。その足し消しのしやすさを左右するのが、面の分け方です。

トポロジーという言葉は、頂点・辺・面の並び方を指し、この記事では面の分け方と呼びました。

この記事で解説したことは、次の3つです。

なめらかにする前に、辺だけを線で見せるワイヤーフレームの表示で、角を残したい辺のすぐ両側に、ループが並んでいるかを見てみてください。
