図面のデジタル化の歴史｜手描きからCAD、CADからBIMへ

いまの設計事務所では、CAD や BIM のソフトで図面をつくっています。ただ、CAD しか知らないと、BIM で図面のつくり方の何が変わるのかは見えにくいものです。

この記事では、建築の図面が手描きから CAD、CAD から BIM へと変わってきた流れを解説します。読むと分かるのは、各時代の道具と作図のしかたと、いま CAD と BIM が両方使われる理由です。

図面のデジタル化とは、紙と鉛筆での作図から、コンピューターでの作図へ、さらに建物のモデルから図面をつくるやり方へと、図面のつくり方が変わってきたことです。

建築の図面のデジタル化とは

建築の図面のつくり方は、大きく手描き・2次元の CAD・BIM の3つの段階で変わってきました。BIM は、建物の形と情報を持つモデルをコンピューターの上につくり、そこから図面を切り出すやり方です。

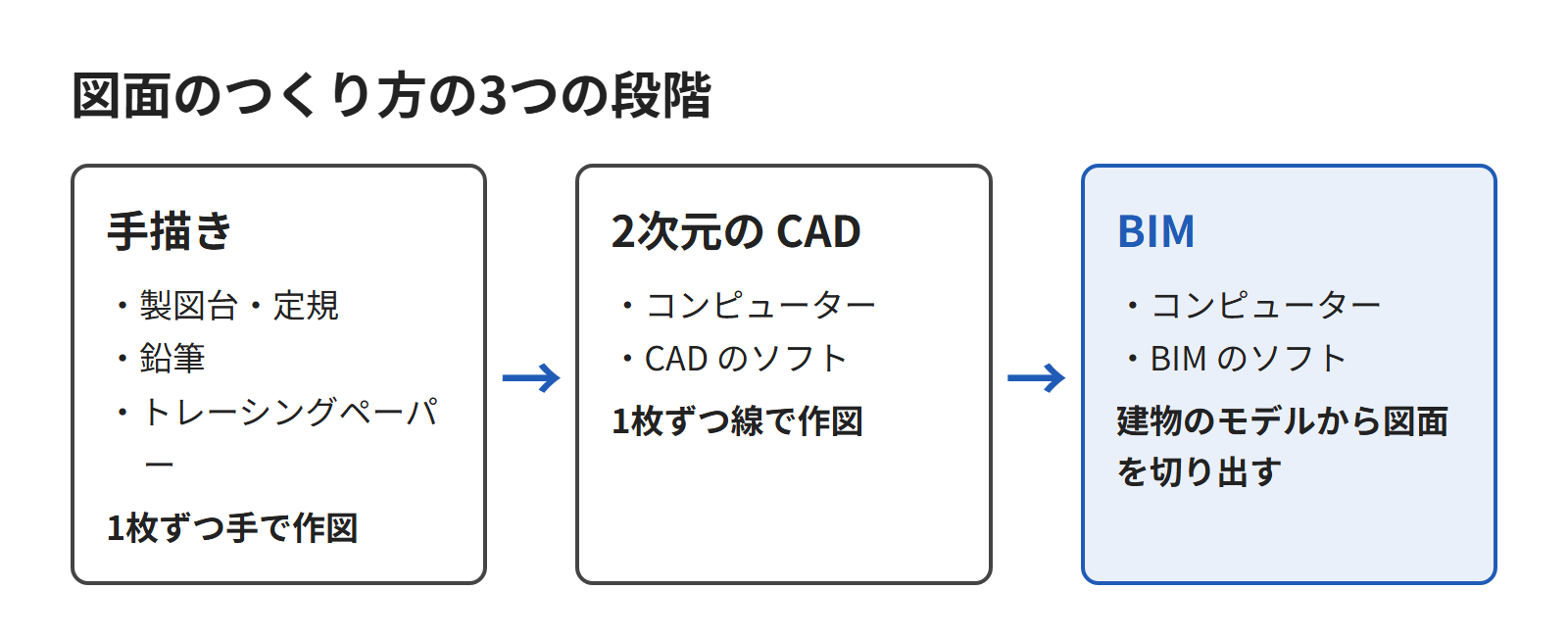

3つの段階を、使う道具とつくり方で並べると、次の表のようになります。

表のうち、手描きと2次元の CAD は、どちらも図面を1枚ずつ作図する点が同じです。BIM は、図面より先に建物のモデルをつくる点で、前の2つと大きく違います。

手描きの時代の図面は、トレーシングペーパーに、鉛筆やシャープペンシルで作図していました。作図には、ドラフターと呼ばれる製図台を使うのがふつうでした。

図面は、設計の途中で直しやすく、できあがったら青焼き（青写真）で刷れることが求められました。図面は、刷ってから関係者に渡していたのです。

手描きの次に来たのが、CAD です。CAD は、コンピューターで行う設計と製図のことで、そのためのソフトも CAD と呼びます。

CAD では、コンピューターの計算と記憶の力を使って、正確に作図できます。設計するのは人で、コンピューターはその作業を助けて能率を上げる道具です。

世界で見ると、CAD の研究は1960年代の初めに始まり、本格的に使われ出したのは70年代の後半です。日本の建築では、1980年代から90年代にかけて、手描きの図面が2次元の CAD に替わっていきました。

CAD が広まると、仕事の分け方も変わりました。設計はしないで CAD の操作を受け持つ、CAD オペレーターという仕事が生まれたのです。

2次元の CAD では、レイヤーに分けて線の種類を使い分け、図面を直接作図します。ただし、柱や壁も線で作図するので、線は線のままで、柱や壁という意味は持ちません。

CAD の次に出てきたのが、BIM です。CAD が主に形の情報を扱うのに対して、BIM は建物のさまざまな情報を1か所でまとめて管理できます。

BIM では、柱や壁を、柱や壁という部材としてモデルにつくります。そのモデルから平面図や立面図などの図面を切り出し、線の重なりや寸法の表示を直して、体裁を整えるのが BIM の作図のしかたです。

日本で「BIM元年」と呼ばれるのは、2009年です。

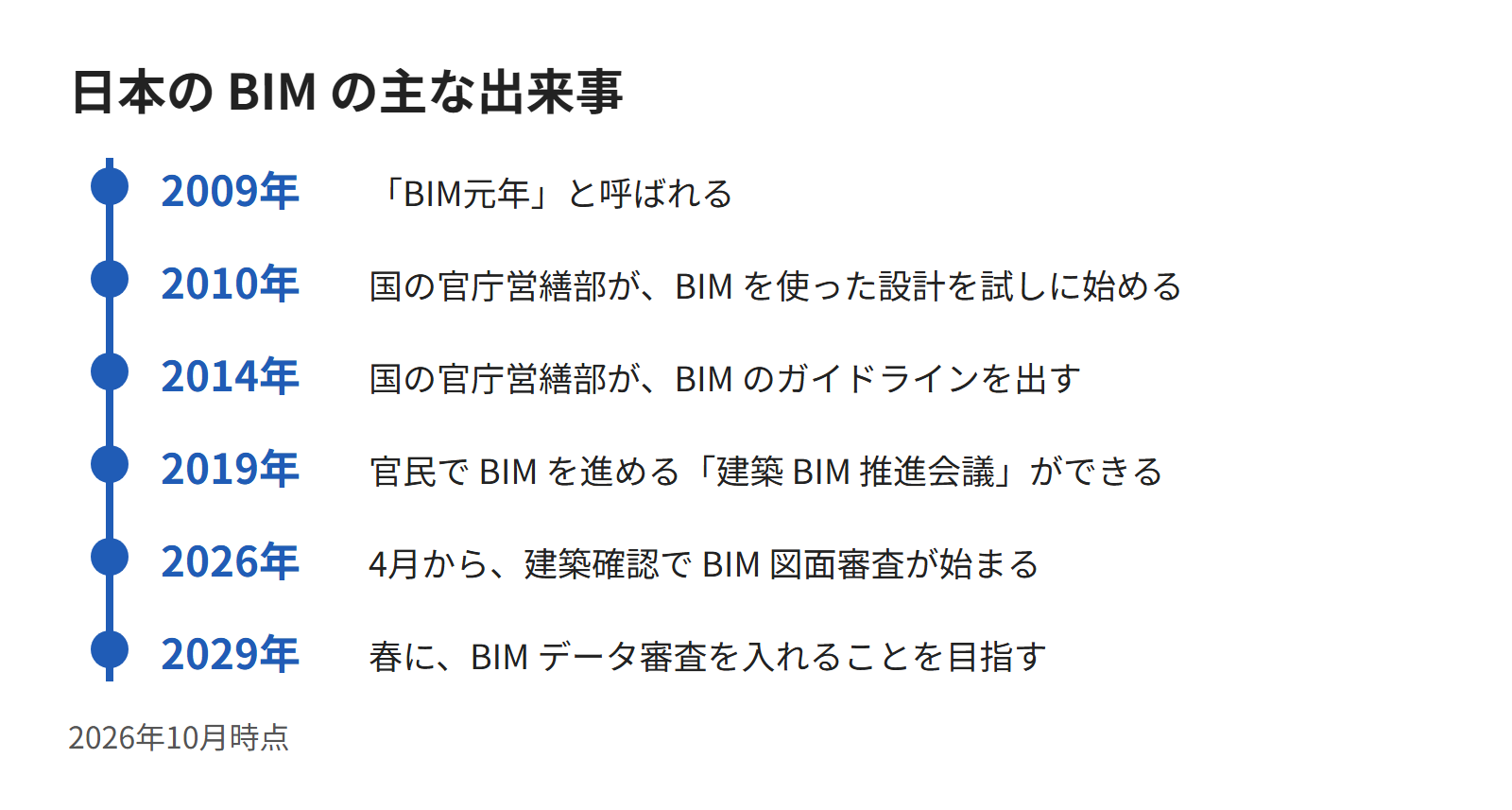

BIM元年のあとは、国の建物（官庁施設）の整備をする官庁営繕部などでも、BIM が使われ始めました。国の動きを年の順に並べると、次の表のとおりです（2026年10月時点）。

年	出来事
2010年	国の官庁営繕部が、BIM を使った設計を試しに始めた
2014年	国の官庁営繕部が、BIM のガイドラインを出した
2019年	官民で BIM を進める「建築 BIM 推進会議」ができ、BIM の将来像と工程表（ロードマップ）をまとめた
2026年	4月から、建築確認で BIM 図面審査が始まった
2029年	春に、BIM データ審査を入れることを目指している

BIM 図面審査は、BIM から書き出した図面を使って、建築確認を申請し審査する方法です。その次の段階の BIM データ審査では、BIM のデータそのものを使って審査します。

BIM が出てきたいまも、図面は CAD と BIM の両方でつくられています。事務所によって、2次元の CAD だけで作図する所も、BIM で図面をつくる所もあるのが今の姿です。

国土交通省は、建築 BIM 推進会議に参加する13団体の会員に、BIM を入れているかを聞いています（2025年1月・1,738件）。

この調べで、BIM のソフトとそれを使えるパソコンをそろえていると答えた会社は 49.7% でした。業界全体の割合ではありませんが、答えた会社の約半分です。

BIM を使う会社でも、1/50 などの詳細図は、モデルから切り出した図に、BIM のソフトの中で2次元の線や文字を書き足して仕上げることがあります。詳細図は、2次元で書き込む表現が多い図面です。

そのため、詳細図は2次元の CAD のほうが有利な面もあるのです。詳細図や施工図、メーカーの製作図、設備の設計では、今も2次元の CAD が多く使われています。

どの図面をどちらでつくるかは、会社や図面の種類によって決まります。

建築の図面は、手描き、2次元の CAD、BIM と、つくり方を変えてきました。この記事で解説したことは、次の4つです。

職場の図面が、CAD で作図したものか、BIM から切り出したものかを、先輩に聞いて確かめてみてください。
