BIMモデルと3Dモデルの違い｜形だけのモデルと情報を持つモデル

BIM のモデルも、3DCG や 3D CAD でつくった立体のモデルも、建物の形を立体で表します。しかし、形だけを見ても、そのモデルが BIM のモデルかどうかは分かりません。

この記事では、3D モデルと BIM モデルの違いを、壁や窓の例で解説します。読むと分かるのは、2つのモデルが持っている情報の違いです。

BIM モデルは、建物の形に加えて、部屋の名前や材料・仕上げなどの情報も持つモデルです。

3Dモデルとは

3D モデルとは、縦・横・高さの3次元の座標で、建物などの形を表すモデルです。

3DCG のパースのためにつくるモデルや 3D CAD のモデルは、形の情報が中心です。モデルは線や面でできていて、その線や面が柱なのか壁なのかという意味は持ちません。

3DCG のソフトにも、物に名前を付けたり、マテリアルで素材の見え方や色を決めたりする設定はあります。ただし、部材ごとに仕様や性能、メーカーといった情報を持つ仕組みは、標準では入っていません。

BIM モデルとは、3次元の形に加えて、部屋の名前・面積、材料や部材の仕様・性能、仕上げなどの情報を、あわせて持つ建物のモデルです。形のほかに建物が持つこれらの情報を、属性情報と呼びます。

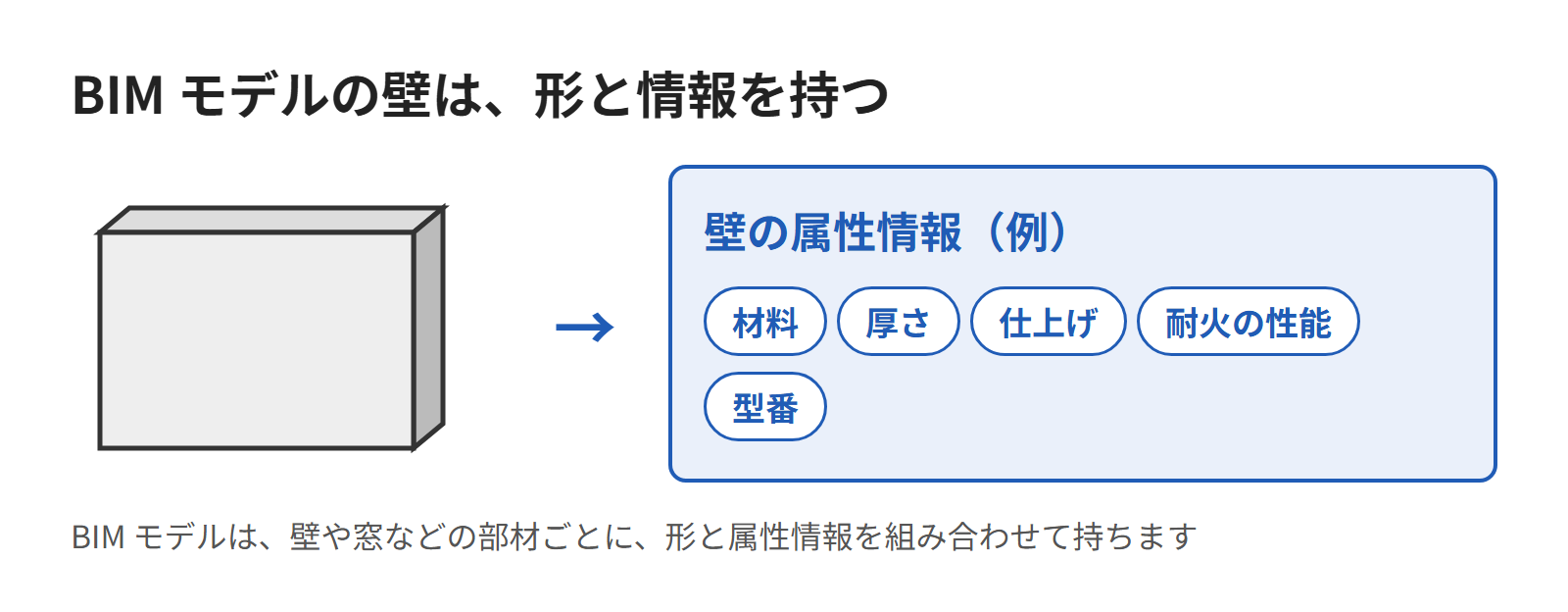

BIM モデルの特徴は、壁や窓、柱といった部材ごとに、形と属性情報を組み合わせて持つことです。そのため、BIM のソフトの中では、モデルの壁は 「壁」という部材として扱われます。

どの材料でできた、どれくらいの厚さの壁かも、モデルの中に入っています。

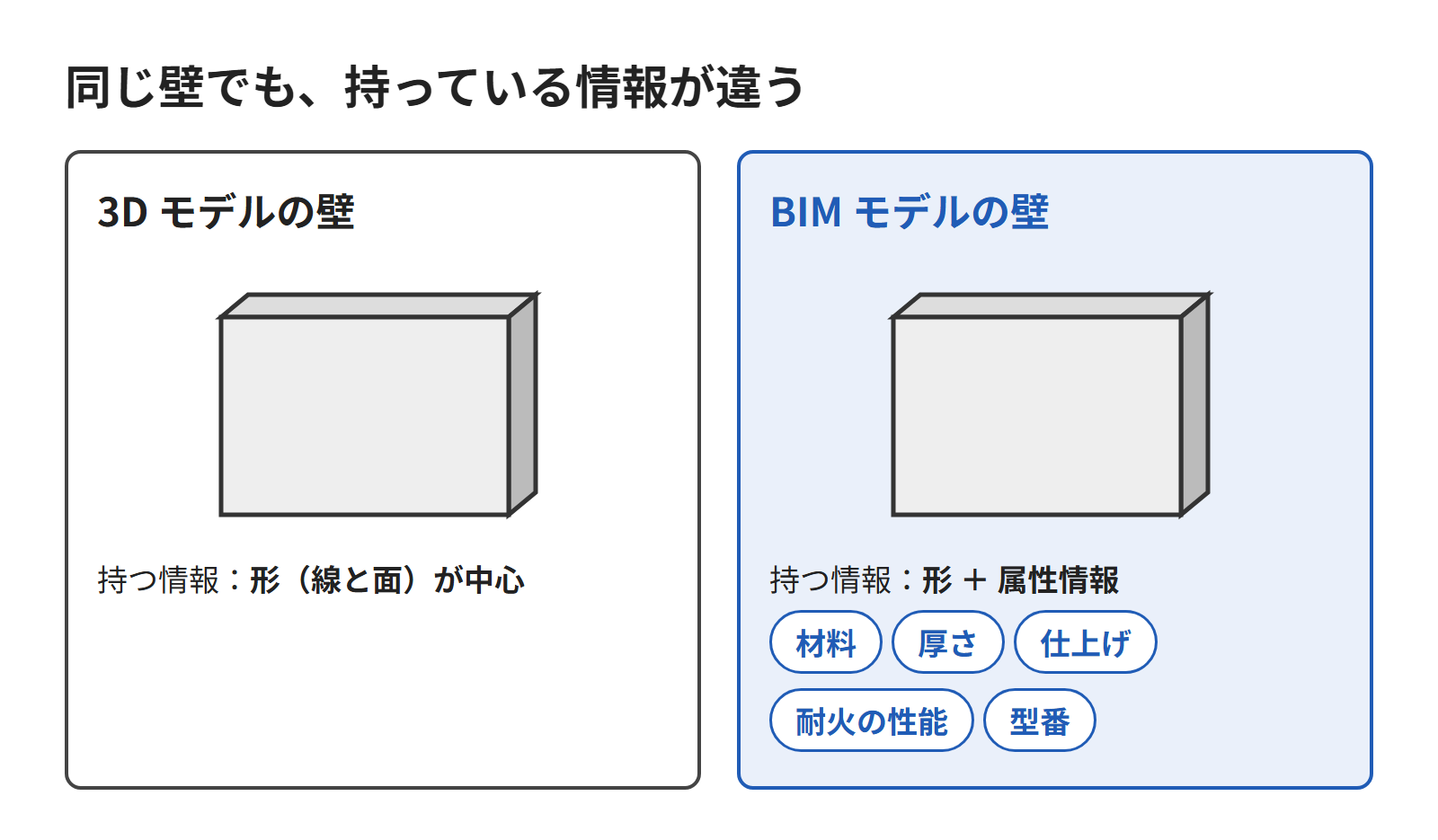

BIM モデルと 3D モデルの違いは、形のほかに属性情報を持つかどうかです。同じ壁や窓を例に、2つのモデルが持つ情報を並べると、次の表のとおりです。

表のとおり、形は同じでも、BIM モデルにだけ属性情報があります。立体の形を見比べても違いが分からないのは、違いがモデルの中の情報にあるからです。

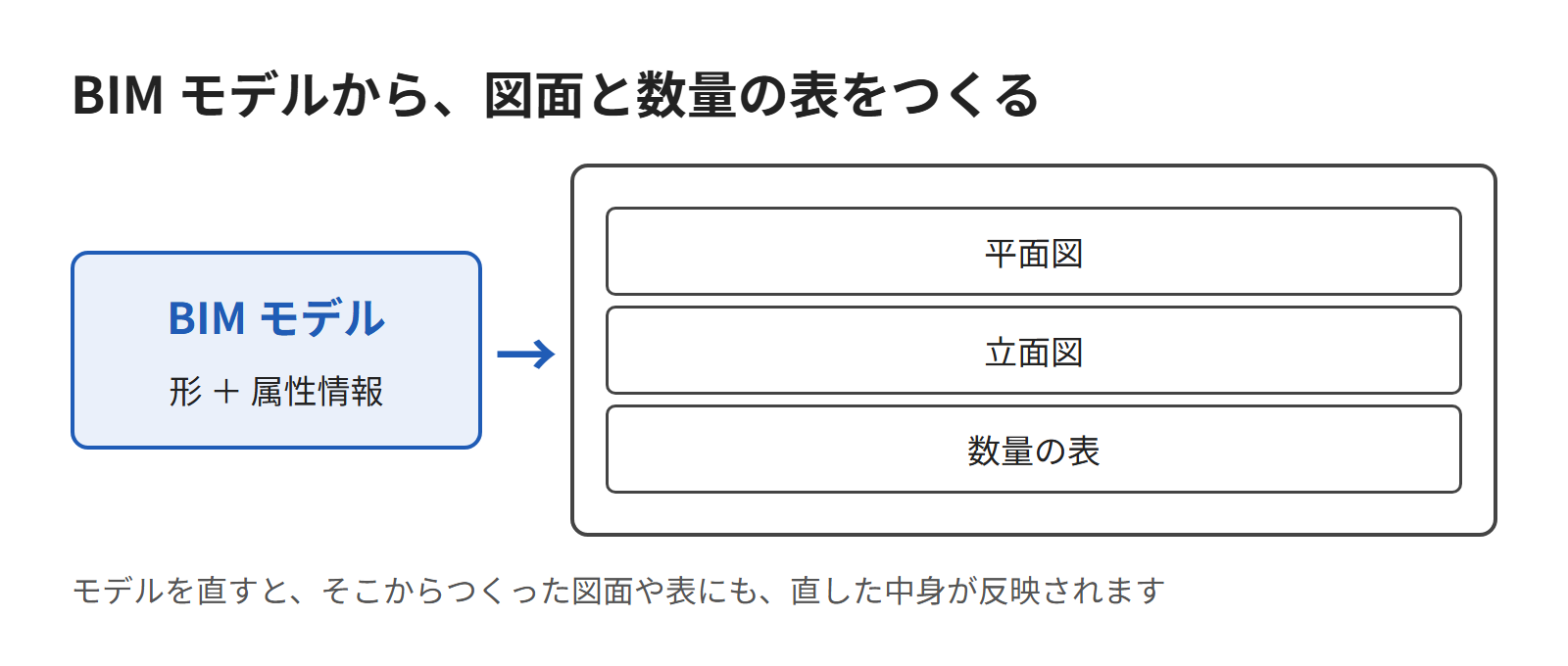

属性情報を持つと、モデルから部材の数量の表もつくれるようになります。どの部材が、どの材料で、いくつあるかがモデルの中に入っているからです。

数量の表は、工事に使う材料の量から費用を見積もるときなどに使われます。BIM の図面もモデルから切り出してつくるので、モデルを直すと、図面にも数量の表にも直した中身が反映されます。

BIM モデルは、形だけの 3D モデルと違い、部材ごとに属性情報を持つモデルです。この記事で解説したことは、次の4つです。

BIM のソフトでモデルを見るときは、壁や窓を選んで、どんな属性情報が入っているかを確かめてみてください。
