BIMとCADの違い｜図面を作図するか、モデルから図面を作るか

学校で習う2次元の CAD も、BIM のソフトも、コンピューターで図面をつくる道具です。しかし、2つは最初につくるものが違うので、図面のつくり方も直し方も違ってきます。

この記事では、BIM と CAD の違いを、つくるもの・持つ情報・直すときの3つに分けて解説します。読むと分かるのは、2つの違いと、仕事でどう使い分けられているかです。

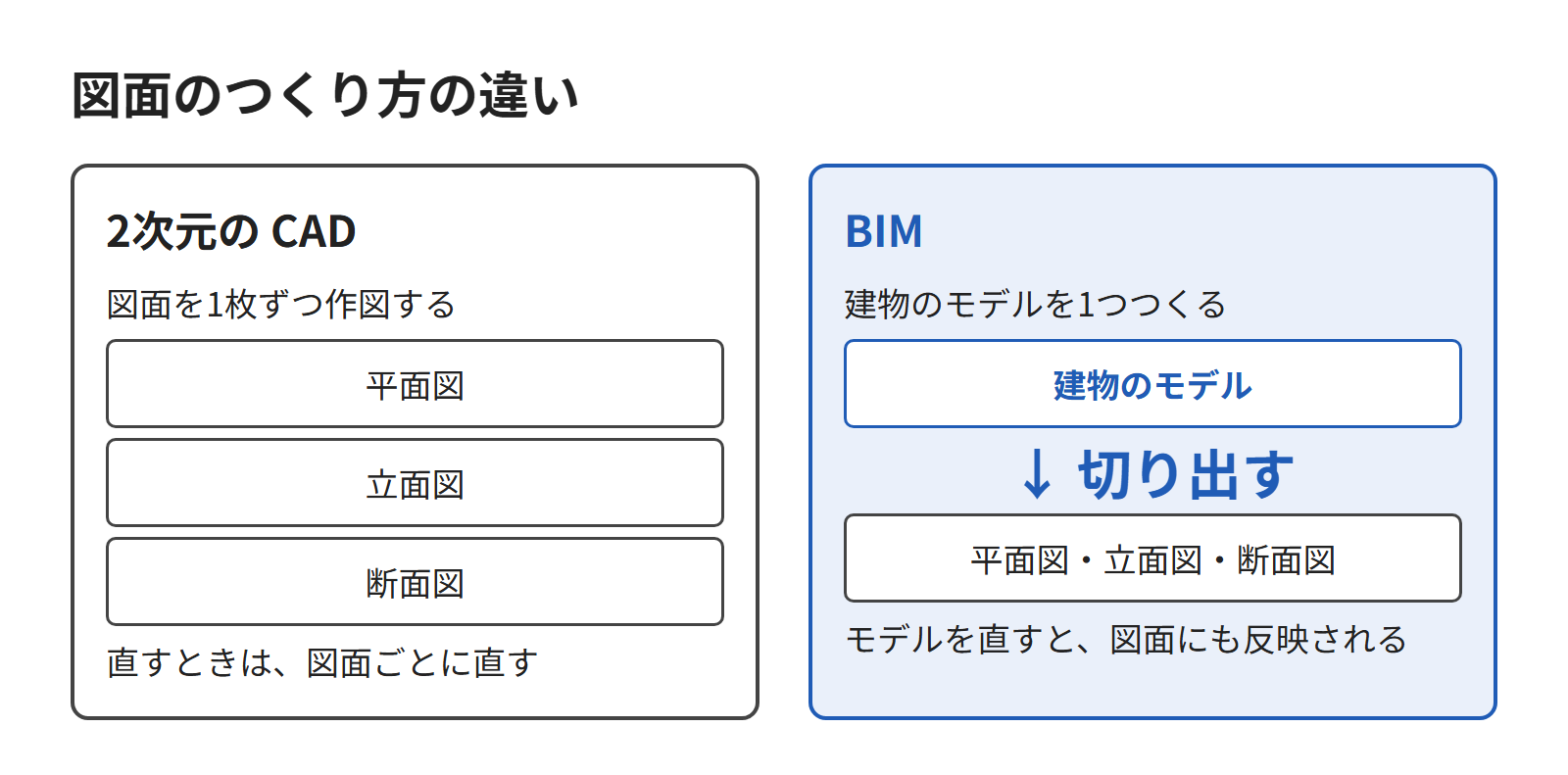

2次元の CAD は図面を1枚ずつ作図し、BIM は建物のモデルをつくってから、そのモデルから図面を切り出します。

CADとは

CAD とは、コンピューターで行う設計と製図のことで、そのためのソフトも CAD と呼びます。CAD の種類は、平面で作図する2次元の CAD と、立体をつくる3次元の CAD（3D CAD）の2つです。

2次元の CAD では、レイヤーに分けて線の種類を使い分け、図面を直接作図します。柱や壁も線で作図するので、線は線のままで、柱や壁という意味は持ちません。

3D CAD でも立体の形はつくれますが、形のほかの情報を持たない点は2次元の CAD と同じです。

また、3D CAD でつくった立体は図面と連動していません。設計を直すときは、図面を作図し直すことになります。

2次元の CAD と BIM のいちばんの違いは、最初につくるものが図面か、建物のモデルかです。

BIM とは、コンピューターの上に、建物の3次元の形と、部屋の名前や材料・仕上げなどの情報をあわせて持つモデルをつくることを言います。

BIM と CAD を、2次元の CAD・3次元の CAD に分けて比べると、次の表のようになります。

違い	2次元の CAD	3次元の CAD	BIM
つくるもの	図面（1枚ずつ）	立体の形	建物のモデル（図面はそこから切り出す）
持つ情報	線	線と面の形	形と、材料・仕上げなどの属性情報
直すとき	図面ごとに直す	立体を直しても図面とは連動しない	モデルを直すと図面にも反映される

表の3つの行が、BIM と CAD の違いです。

BIM と CAD の1つ目の違いは、最初につくるものです。2次元の CAD は、平面図・立面図・断面図を、それぞれ1枚ずつ作図します。

BIM は、まず建物の3次元のモデルをつくり、そのモデルから平面図や立面図のもとになる図面を切り出します。切り出した図面は、線の重なりや寸法の表示を直し、図面としての体裁を整えてから使うのです。

2つ目の違いは、持っている情報の中身です。CAD は、3D CAD を含めて、主に形（線や面）の情報を扱います。

BIM のモデルは、壁や柱といった部材ごとに、形と属性情報をあわせて持ちます。そのため、モデルの中の壁は**「壁」という部材として扱われる**のです。

3つ目の違いは、設計を直すときの手間です。2次元の CAD では、窓の位置を変えたら、平面図・立面図・断面図をそれぞれ直します。

BIM では、モデルを直すと、そこから切り出した図面にも直した中身が反映されます。1つのモデルから図面を切り出すので、図面どうしの食い違いが起きにくいのも BIM の特徴です。

仕事では、CAD と BIM のどちらか一方だけを使うとは限りません。

BIM で図面をつくる会社でも、1/50 などの詳細図は、モデルから切り出した図に、BIM のソフトの中で2次元の線や文字を書き足して仕上げることがあります。

詳細図は、2次元で書き込む表現が多く、2次元の CAD のほうが有利な面もある図面です。そのため、詳細図や施工図、メーカーの製作図、設備の設計では、今も2次元の CAD が多く使われています。

どちらを中心に図面をつくるかは、事務所や会社によっても違います。2次元の CAD だけで作図する事務所もあれば、BIM で図面をつくる事務所もあるのです。

2次元の CAD と BIM は、最初につくるものが図面か建物のモデルかで違います。この記事で解説した BIM と CAD の違いは、次の3つです。

学校で使った CAD の作図を思い出しながら、BIM でモデルから図面をつくる流れと見比べてみてください。
