3DCGの形の表し方の種類｜ポリゴン・NURBS曲面・サブディビジョンサーフェス

• ソフトによって、形の表し方が違うと聞いた
• NURBS（ナーブス）とは、何のこと？
• なめらかな曲面は、どうやって表しているの？

3DCGの形は、どれも同じ方法で表されているわけではありません。多角形の面を集める方法のほかに、数式で曲面を表す方法もあるのです。

この記事では、ポリゴン・NURBS曲面・サブディビジョンサーフェスの3つの表し方と、それぞれが得意な形を解説します。読むと分かるのは、3つの違いと、別のソフトに形を持ち込むときの注意です。

形の表し方は3つ

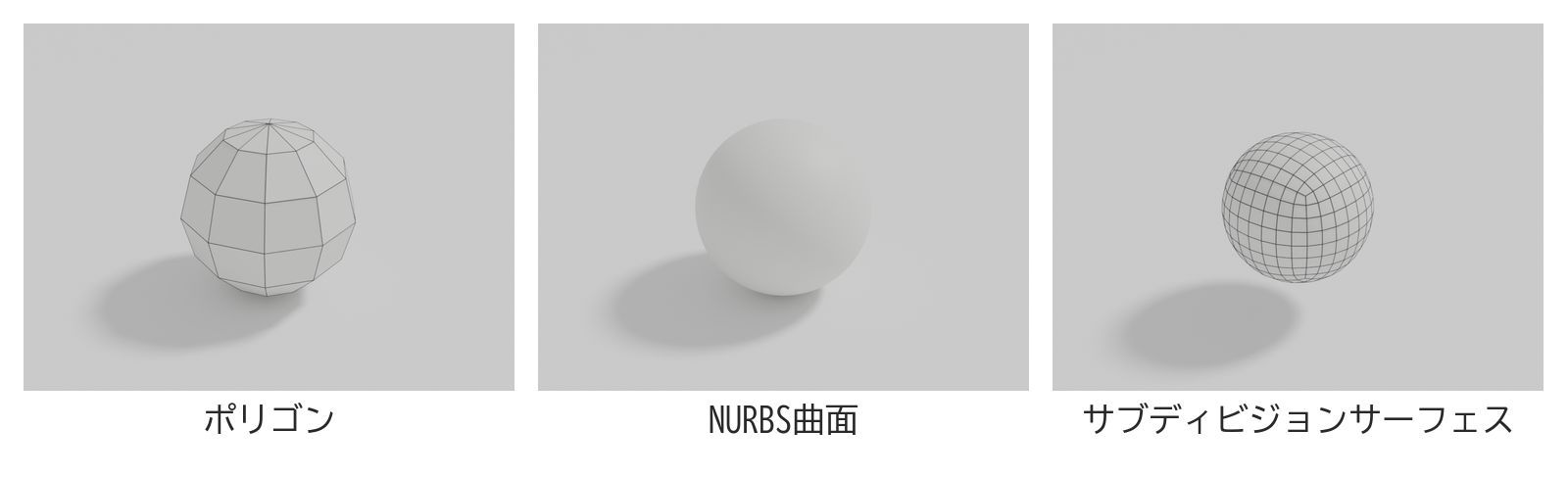

この記事では、3DCGで形を表す方法として、次の3つを取り上げます。

• ポリゴン：面の集まり
• NURBS曲面：数式の曲面
• サブディビジョンサーフェス：細かく分けた面

ポリゴン

ポリゴンは、多角形の面をたくさん集めて形を表す方法です。曲面も、小さな平らな面をつないで表します。

NURBS曲面

NURBS（ナーブス）は、数式で曲線と曲面を表す方法です。単純な形も、車体のような自由な曲面も、正確に表せます。

サブディビジョンサーフェス

サブディビジョンサーフェスは、ポリゴンを元にした表し方です。ポリゴンを規則的に細かく分けることを繰り返して、なめらかな曲面を表します。

少ない面の粗い形から、なめらかな形を作れるのが特徴です。ポリゴンの使い方の1つですが、なめらかな形の表し方として分けて扱います。

得意な形の違い

3つの表し方は、向いていることが違います。違いを並べると、次の表のとおりです。

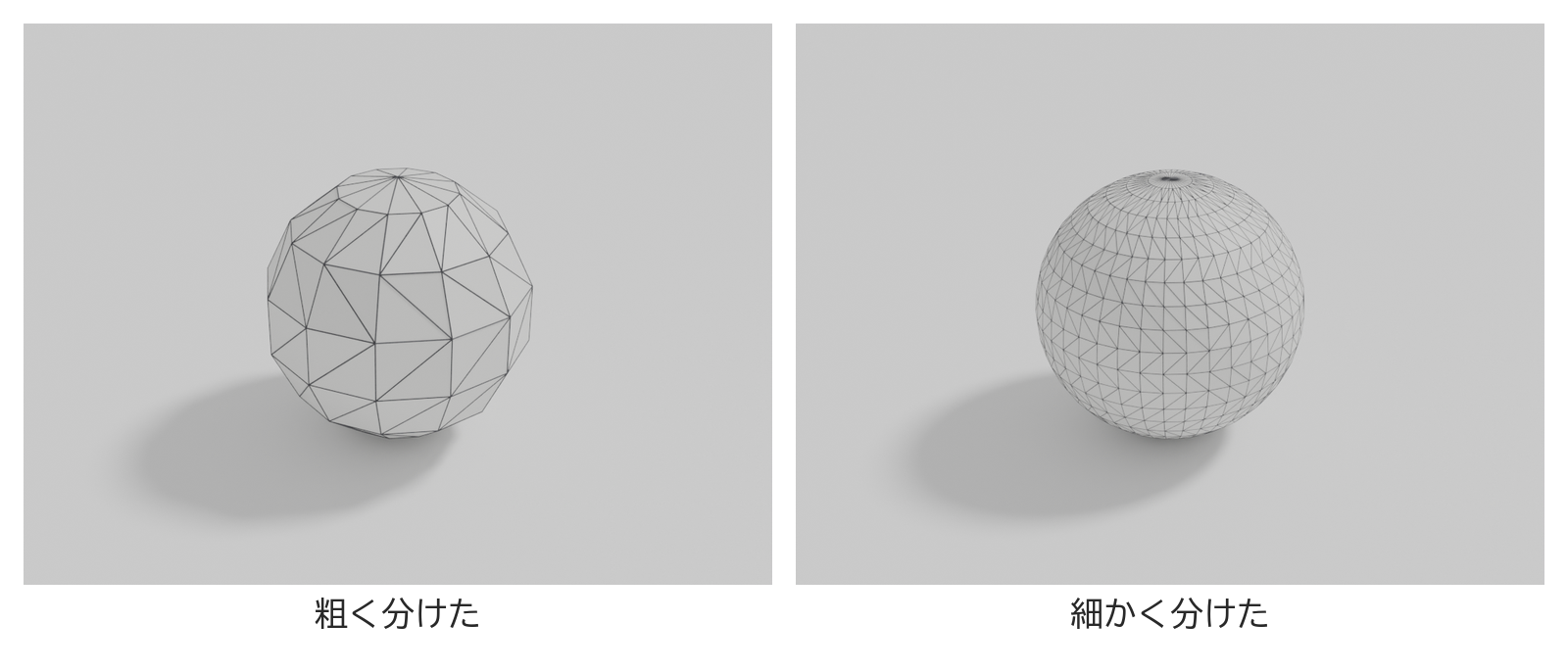

NURBS で作った形をポリゴンのソフトに持ち込むときは、ポリゴンの面に分けてから使います。細かく分けると元の形に近づき、粗く分けると角ばった形になります。

作る形に合う表し方を知っておこう

3DCGの形の表し方の主な例が、ポリゴン・NURBS曲面・サブディビジョンサーフェスです。

この記事で解説したことは、次の3つです。

• ポリゴン：多角形の面を集める。レンダリングやアニメーション向き
• NURBS曲面：数式で曲面を表す。精密な設計向き
• サブディビジョンサーフェス：粗い形を細かく分けてなめらかにする

使うソフトが、どの表し方で形を作るソフトなのかを確かめてみてください。
