ブーリアン｜3つの演算・壁・窓の穴

2つの形を重ねて、1つにまとめたり、一方の形でもう一方の形をくり抜いたりする作り方があります。この形の足し算と引き算が、ブーリアンです。

この記事では、ブーリアンの3つの演算と、壁に窓の穴をあける使い方を解説します。読むと分かるのは、2つの形から新しい形を作る考え方です。

ブーリアンの3つの演算

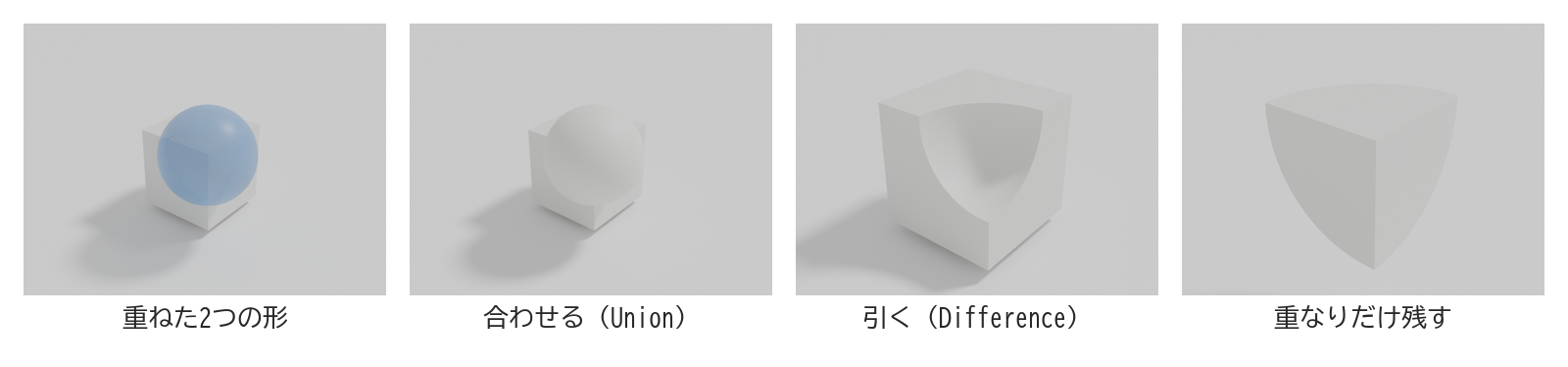

ブーリアンの演算は、次の3つです。

重なった部分も含めて、1つの形になります。Blender の英語の表記は Union です。

重なった部分がくり抜かれて、穴やへこみになります。Blender の英語の表記は Difference です。

重なっていない部分は消えます。Blender の英語の表記は Intersect です。

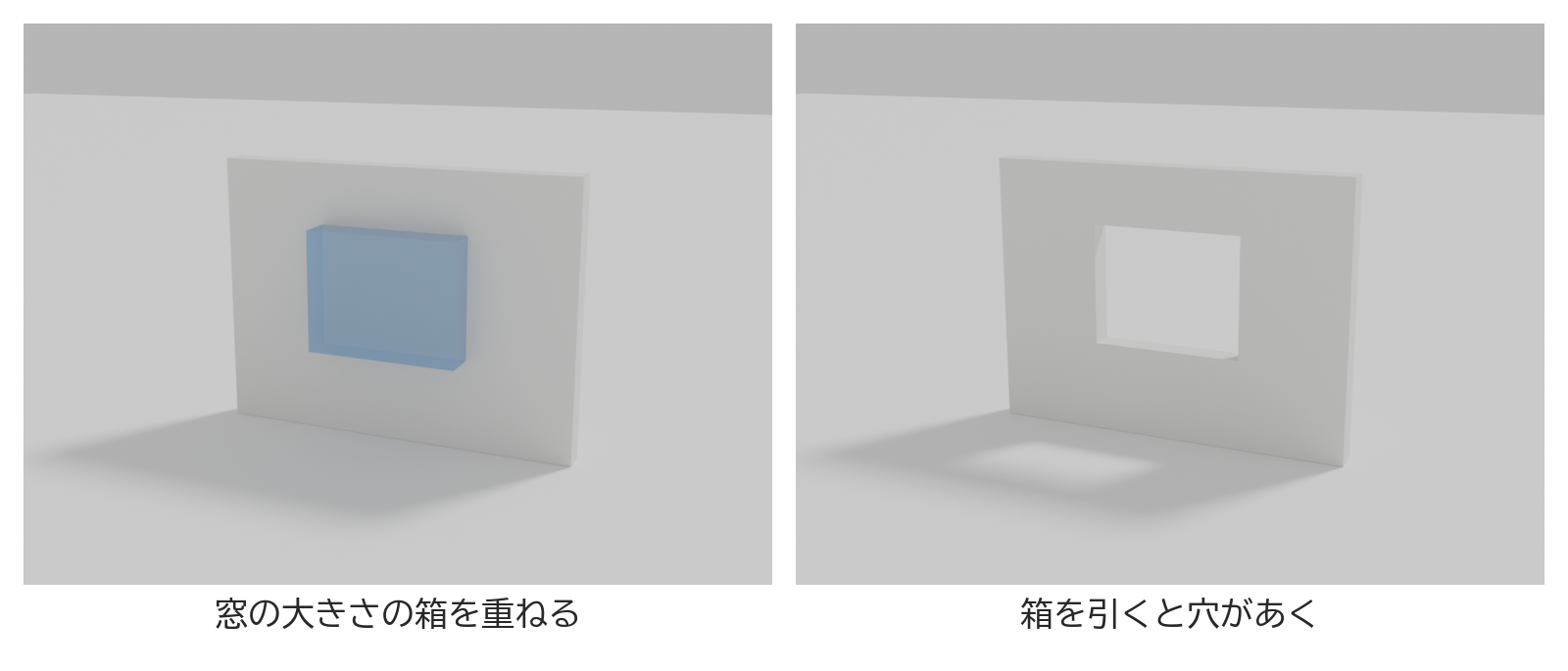

建築パースでブーリアンを使う場面の1つが、壁に窓の穴をあけることです。窓の大きさの箱を壁に重ねて、壁から引けば、壁に穴があきます。

ただし、ブーリアンは、壁に開口をあけるやり方の1つです。壁を押し出すときに最初から開口を作っておくやり方や、窓に合わせて自動で切り抜く道具を使うやり方もあります。

どのやり方を使うかは、解説によって違います。

ブーリアンは、2つの形を合わせたり引いたりして、新しい形を作る演算です。

この記事で解説したことは、次の3つです。

窓のある壁を1枚思い浮かべて、どの形をどの形から引けば穴があくかを考えてみてください。
