3D空間の座標｜3つの軸・軸の色・高さの軸

3DCGのソフトを開くと、画面に色の違う線が何本か出てきます。この線は、3Dの空間で位置を表すための軸です。

この記事では、3Dの空間で位置を表す座標と、X・Y・Z の3つの軸を解説します。読むと分かるのは、画面の軸が何を表すかと、ソフトによって何が違うかです。

3D空間の座標とは

3Dの空間では、点の位置を3つの数の組で表します。この3つの数の組が、3Dの座標です。

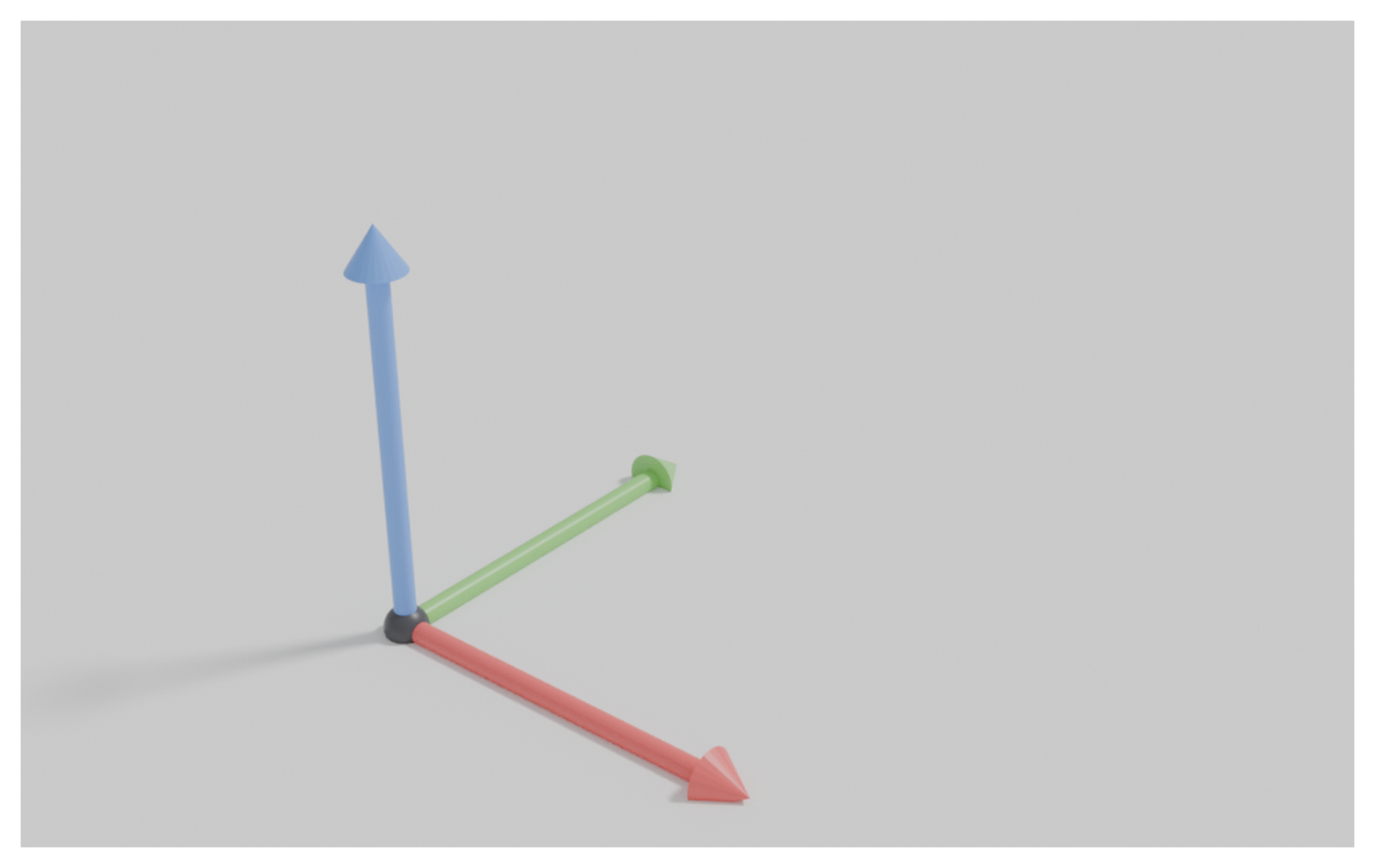

3つの数は、それぞれ別の向きの軸に沿った位置を表します。3つの軸の名前は、X・Y・Z です。

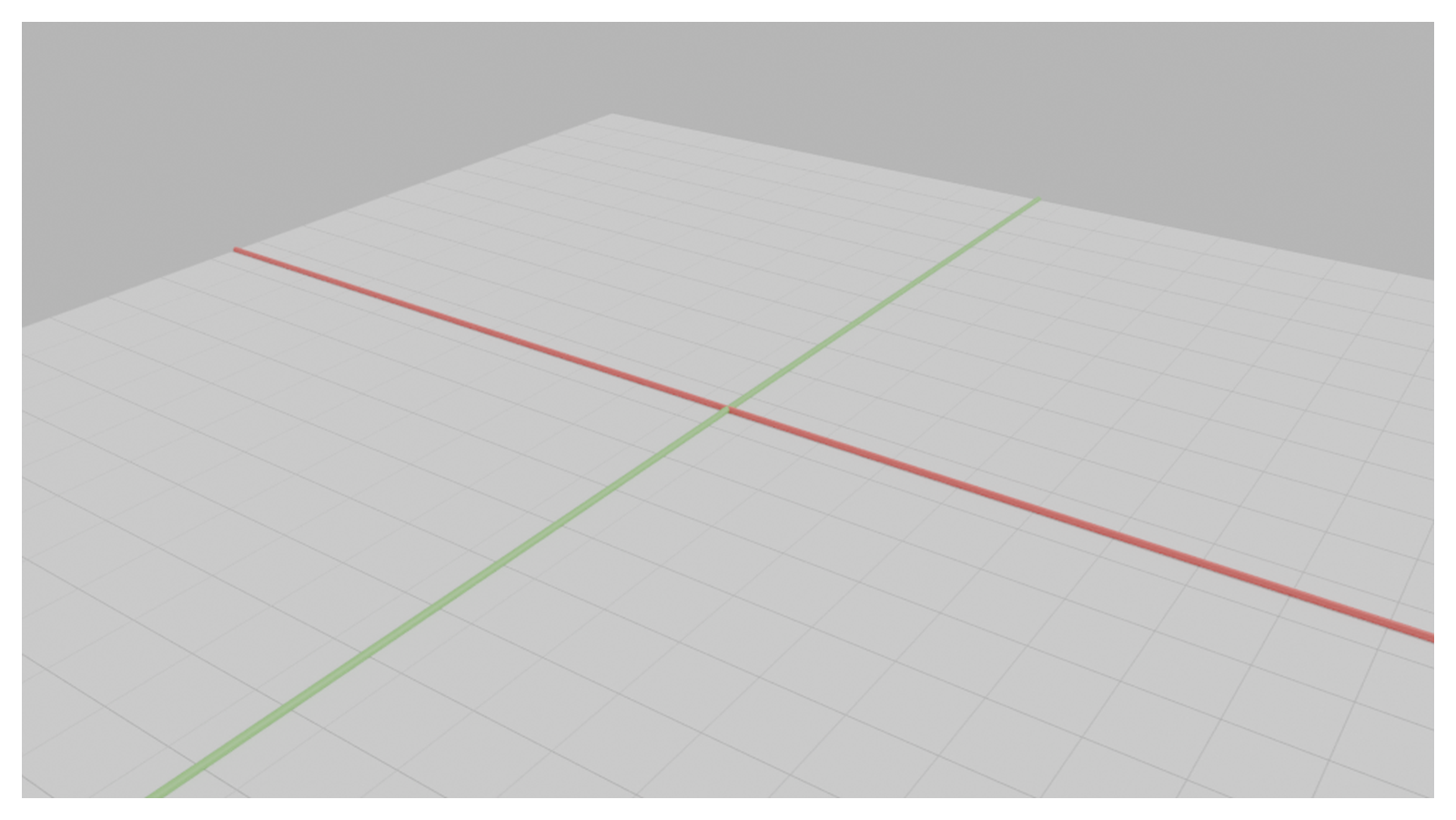

3DCGのソフトの Blender では、画面の床に引かれた赤い線が X 軸、緑の線が Y 軸です。この2本の線を見れば、どちらが X でどちらが Y かが分かります。

3つの軸を赤・緑・青の3色で表すソフトでは、X が赤、Y が緑、Z が青です。

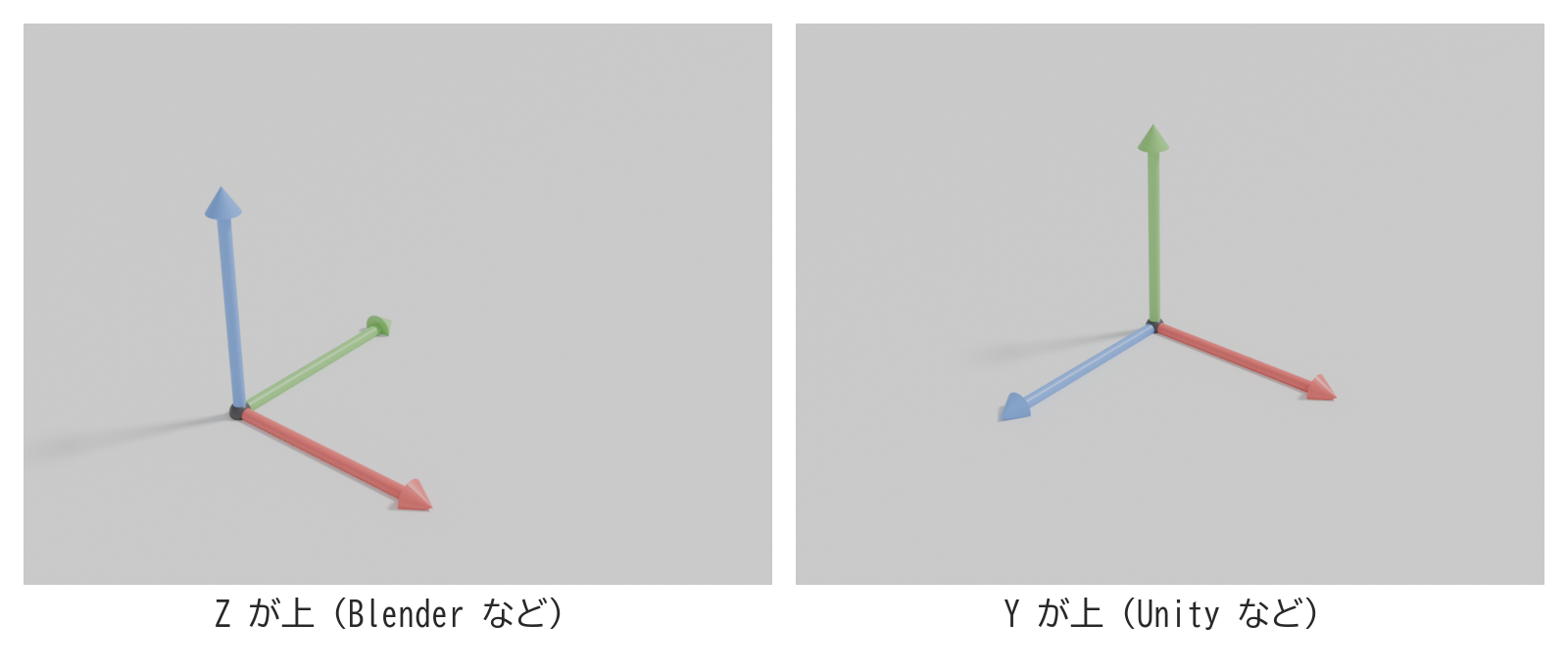

どの軸を高さにするかは、ソフトごとの決まりです。Blender は Z 軸を上にしていて、ゲームを作るソフトの Unity は Y 軸を上にしています。

高さの軸が違うソフトにデータを渡すときのために、Blender には、書き出す（ほかのソフト用のファイルに保存する）ときに軸の向きを変える設定があります。

3Dの座標は、点の位置を X・Y・Z の3つの数の組で表すものです。

この記事で解説したことは、次の3つです。

ソフトを開いたら、床の赤と緑の線を見て、X と Y がどの向きなのかを確かめてみてください。
